Автор: Torsten Pless
По материалам сайта: DIGITAL fernsehen | Hintergrund • Kabelloses Heimkino
Кабель… Вряд ли найдется еще одна тема, которая способна произвести такой серьезный раскол в сообществе любителей Hi-Fi, как рассуждения о роли этих «толстокожих» проводов, что объединяют воедино всю звуковоспроизводящую систему. Пока одни философствуют о сечениях и материалах, другие меняют старые кабельные разводки на беспроводные, радующие глаз, решения. Сегодня мы рассмотрим новые устройства, необходимые для подключения (почти) беспроводного домашнего кинотеатра.
Очень часто домашние кинотеатры обустраиваются следующим образом: прямо перед телевизором располагается AV-ресивер, а вокруг него выстраиваются Blu-ray проигрыватель, PlayStation, спутниковый ресивер и другие устройства. Диван окружен множеством акустических систем, подразделяющихся на фронтальные, горизонтальные, срединные.
Хорошим звуком хочется наслаждаться и в соседней комнате, поэтому туда тоже стаскивается какое-то количество колонок. Вместе со вторым телевизором они образуют второй кинозал. Кроме этого, никто не хочет упускать возможности пользоваться онлайн-сервисами, для чего прокладывается еще кабель от маршрутизатора. Чтобы как-то выпутаться из этого кабельного безумия, мы попытались поискать такую альтернативу, которая без потерь в качестве позволила бы свести количество проводов до минимума.
Сразу кажется, что проложить сетевой кабель совсем несложно, даже если маршрутизатор и приемное устройство находятся в разных комнатах. Потом выясняется, что к сети нужно подключить еще Blu-ray проигрыватель, PlayStation, спутниковый ресивер – вот и все, никуда не денешься от кабельного нагромождения. Для того чтобы избежать его, самое простое – перейти на использование беспроводной локальной сети WLAN.
Уже несколько лет большинство маршрутизаторов поддерживает функцию беспроводной передачи данных. Многие современные воспроизводящие устройства имеют интегрированный WLAN-модуль, большинство сетевых аудиопроигрывателей используют этот стандарт параллельно с традиционным, проводным. Некоторые производители предусматривают также электронные защитные ключи сети Wi-Fi, как, например, компания Onkyo в своих последних линейках AV-ресиверов. Для отдельных устройств IT-специалисты разработали специальные LAN / WLAN адаптеры. Такое решение позволяет соединять сетевой выход устройства Hi-Fi с адаптером, а тот, в свою очередь, поддерживает беспроводную связь с маршрутизатором. В настоящее время популярностью пользуются универсальные беспроводные сетевые адаптеры с двойной полосой пропускания WNCE3001 от Netgear и Smart TV Link от компании Belkin.
Беспроводной адаптер Smart TV Link от компании Belkin позволит любому сетевому аудио- и видеоустройству выступать в качестве беспроводного приемника с сохранением сетевых функций.
Если между маршрутизатором и принимающим устройством невозможно оптимальное соединение из-за их удаленности друг от друга, то можно воспользоваться ретранслятором, подойдет, например, FRITZ!WLAN Repeater 300E от компании AVM. Он стабилизирует линию радиосвязи и расширяет радиус действия сети WLAN.
Ретрансляторы расширяют радиус действия сети WLAN и стабилизируют излучаемые сигналы.
Встроенный стандарт соединения WLAN 802.11n обеспечивает возможность беспроводного высокоскоростного доступа. Теоретически скорость передачи данных может достигать 300 мегабит в секунду (Mbit/s). Для сравнения, скорость передачи данных по стандарту соединения WLAN 802.11g, получившему широкое распространение по всему миру, может достигать лишь 54 Mbit/s. Для получения высокоскоростного соединения маршрутизатор и принимающее устройство должны иметь поддержку современных каналов связи. Если одно из устройств не отвечает данным требованиям, есть вариант настройки работы локальной сети по проводам электропроводки. Для этого устанавливают соответствующие адаптеры в непосредственной близости с передающим и получающим устройством, это позволяет передавать сигнал через электросеть. Здесь теоретически возможная скорость достигает 500 Mbit/s. Вывод: альтернативные способы передачи данных позволяют сохранить качество связи и отказаться от использования некоторых сетевых устройств при оборудовании домашнего кинотеатра.
Адаптеры локальная сеть / электросеть позволяют осуществлять передачу цифровых данных по домашней электросети, достаточно включить устройство в розетку. В зависимости от модели адаптера, теоретически данные могут передаваться со скоростью, превышающей скорость беспроводной передачи.
Фото компании Devolo
Способ передачи данных по кабелю HDMI позволяет нам в полной мере насладиться просмотром фильма, однако сам кабель никакой эстетики не несет. Когда же нужно подключить связку AV-ресивер / видеопроектор, все креативные идеи по запрятыванию толстых и длинных кабелей заходят в тупик. В этом случае можно воспользоваться так называемыми беспроводными HDMI трансмиттерами, их мы нашли в продаже у CM3-Computer. Малое распространение таких передающих устройств обусловлено различиями в производственных стандартах. Полное оформление в форме спецификации от HDMI Licensing LLC пока не планируется. Комплект передатчик / приемник от CM3-Computer, возможно, станет более популярным с развитием цифрового стандарта беспроводной передачи видеоданных Wireless Home Digital Interface, сокращенно – WHDI.
Передатчик / приемник HD от CM3-Computer может передавать видео и аудио в стандарте HDMI на расстояние до 30 метров в Full HD качестве.
Комплект от CM3-Computer позволяет передавать изображение HD-качества на телевизор с плоским экраном или видеопроектор, находящиеся на расстоянии до 30 метров. Возможна также передача видеоконтента в формате 3D, а стандарт WHDI, начиная с версии 2.0, обеспечивает также передачу изображения в качестве 4К (4096 x 2160 пикселей). Передача происходит на частоте 5 ГГц, на которую как раз распространяется действие стандарта WLAN-802.11n. На практике оба сигнала (аудио и видео) нигде не пересекаются и не мешают друг другу, и беспроводная передача проходит непрерывно. Единственное, WHDI-устройства при передаче звука могут допускать небольшие погрешности. Многоканальные форматы высокого разрешения с Blu-ray дисков пересчитываются, их разрешение уменьшается и на передачу поступает только ядро Dolby Digital, соответствующее формату DTS.
Проблему решает другой стандарт передачи данных, который носит говорящее название — WirelessHD (WiHD – стандарт беспроводной передачи видеоданных высокого разрешения). В отличие от стандарта WHDI, передача происходит при максимальной ширине полосы пропускания с ограничением по расстоянию. Передача данных идет на частоте 60 ГГц, максимальная скорость – 28 гигабит в секунду.
Работа передатчика на такой высокой частоте позволяет обеспечить передачу несжатых аудио- и видеоданных на расстояние до 10 метров внутри одной комнаты. Вывод: самые популярные видеоформаты, включая 3D, HD и 4К могут передаваться полностью беспроводным способом. В некоторые новые телевизоры и проекторы уже встроены соответствующие принимающие устройства. Чтобы иметь возможность наслаждаться звучанием несжатых звуковых форматов, следует проверить, поддерживает ли ваше звуковоспроизводящее устройство стандарт WiHD.
Кабельная разводка на акустические системы всегда была камнем преткновения при оборудовании домашних кинотеатров. Часто на уже собранных системах окружающего звука тыловые каналы можно подключить беспроводным способом. В беспроводной модуль, который для этого используется, наряду с приемником встроен еще собственный компактный усилитель. Отличное решение есть у компании Teufel, которая предлагает использовать для этого набор RearStation 4. Приемник и передатчик взаимодействуют с акустическими системами, которые могут находиться на расстоянии до 20 метров.
Набор от Teufel, состоящий из передатчика и приемника RearStation 4 заменяет кабельную разводку между акустическими системами. С его помощью получится озвучить комнату практически без применения проводов.
При обнаружении входящих сигналов RearStation 4 автоматически активируется и работает на частоте 2,4 ГГц. На случай, если у проигрывателя, стереоусилителя или AV-ресивера нет встроенных выходов предусилителя, Teufel предлагает воспользоваться дополнительным конвертером уровней AC 5011 AP, который преобразует высокоуровневые сигналы акустических систем в формат RCA, чтобы затем передать их через беспроводной модуль. Компания Audio Pro в свою линейку Living встроила передающие модули Pro Living WF100. Оба производителя собираются в будущем выпускать собственную беспроводную акустику.
На мобильных устройствах, а также для связи с соседними комнатами наибольшее распространение получило соединение Bluetooth. При передаче данных используется профиль A2DP (Advanced Audio Distribution Profil – расширенный профиль распространения аудио). Есть минимальное требование, соблюдение которого гарантирует сохранение качества аудио. Так, на устройстве с Bluetooth – не важно, источнике или приемнике – должен обязательно стоять как минимум безлицензионный аудиокодек SBC (Low Complexity Subband Codec). Однако обеспечиваемый им битрейт в 128 kbit/s вряд ли сможет полностью удовлетворить запросы истинного аудиофила. Передача и прием лицензируемых форматов AAC и MP3 является опциональной. Компания Bose на примере работы своих беспроводных динамиков SoundLink Mobile Speaker II наглядно демонстрирует, на что способен кодек SBC, если его работу обеспечить правильной техникой.
Беспроводной динамик SoundLink Bluetooth Mobil Speaker II от компании Bose может принимать сигнал, когда вы находитесь в пути.
Уже предыдущая модель этой беспроводной акустической системы отличалась великолепным качеством звучания. Компания Bose предлагает и альтернативный вариант – портативную акустическую систему SoundLink Air Digital Music System. Поддержка сетевого протокола Apple обеспечивает возможность потокового воспроизведения с iPod touch, iPhone и iPad, начиная с версии iOS 4.3, а также напрямую с сетевого сервиса iTunes (10.1). Использование кодека ALAC поднимает качество передачи аудио до 16 бит / 44,1 кГц, что соответствует уровню аудио CD. Современные AV-ресиверы, как, например Denon AVR-3313, поддерживают возможность получения фото- и видеоматериалов через AirPlay.
Ресивер Denon AVR-3313 является центром домашнего кинотеатра, поддерживает сетевые функции. Его сильными сторонами является возможность организации потоковых закачек, передачи видео и аудио через AirPlay, бесшовное воспроизведение аудиоматериала.
Фото компании Denon
Обеспечить возможность потоковой передачи аудио высокого разрешения не получится без обращения к протоколу UPnP/DLNA. Стандарт позволяет передавать данные, сжатые без потерь такими кодеками, как Apple Lossless, FLAC и WAV в качестве, достигающем 24 бит / 192 кГц. Для этого необходимо наличие сервера, на эту роль подойдет сетевой накопитель или компьютер. Кроме этого, DLNA-протокол поддерживает потоковую передачу изображений и видео. Протокол UPnP/DLNA подкупает HD-качеством, зато технология AirРlay может гордиться простотой настройки и управления. Поддержка протокола UPnP имеется практически во всех современных телевизорах, Blu-ray проигрывателях и AV-ресиверах. Вывод: если дома пользоваться возможностями WLAN, а в дороге – Bluetooth, то можно в полной мере насладиться мобильным качеством. Модули приема / передачи сигнала являются очень компактными решениями, правда, они не смогут обеспечить уровень качества, необходимый для взыскательных аудиофилов.
Практически для любого устройства сейчас есть альтернативный, беспроводной способ подключения, который позволит освободить ваш кинотеатр от нескончаемых и вездесущих проводов. Качество передаваемых сигналов в большинстве случаев стало весьма приемлемым, новые модельные ряды постепенно избавляются от недостатков своих предшественников. Если же вы не намерены отказывать себе в безупречном качестве, и рассматриваете наличие кабельной разводки как неизбежное зло, то можно рассмотреть дизайнерские решения от компаний Spectral и Inakustik, скрывающие многочисленные провода.
Информация в данной статье основывается на данных, полученных в результате тщательных исследований, и отражает положение вещей на момент опубликования. Разработки и обновления, произошедшие позднее, не могли быть включены в статью по объективным причинам. С благодарностью примем от вас информацию о возможно устаревших сведениях.
Из любых колонок можно сделать беспроводную акустику, сигнал на которую подаётся со смартфона, планшета или компьютера с помощью Bluetooth. Для этого DIY-проекта потребуются:
— Любые стереоколонки (например, от старого музыкального центра).
— Усилитель со встроенным модулем Bluetooth.
— Блок питания.

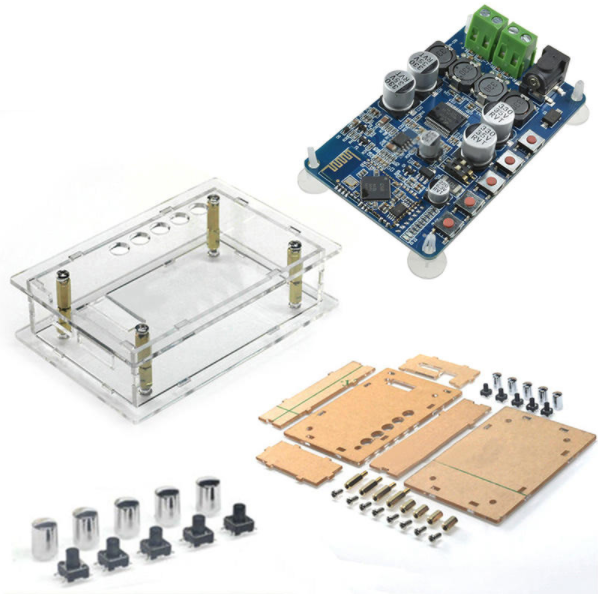

Усилитель можно приобрести на AliExpress или другом подобном сайте. Качественные усилители стоят от 10 долларов и выше, причём в продаже есть модели, которые состоят просто из платы, а есть в корпусах с кнопками для сопряжения с источником звука, управления громкостью и переключения треков. Модели в корпусах чуть дороже, но зато вам не придётся самостоятельно выпиливать корпус и искать подходящие по размеру кнопки.
К усилителю потребуется подключить блок питания (как правило, на 12 вольт), они продаются отдельно и часто встречаются на Avito и других онлайн-барахолках. Для раскачки мощных колонок нужен БП с силой тока 2 или 3 ампера, а для небольшой акустики хватит 1 ампера или даже меньше.
Подключите к усилителю колонки и блок питания, нажмите на кнопку сопряжения и установите беспроводное соединение с источником звука. Если всё исправно, прозвучит сигнал означающий, что пора включать музыку.
Нередко вполне приличная акустическая система переселяется с рабочего стола на антресоли только по той причине, что основным компьютером в доме стал портативный гаджет – планшет, смартфон или ноутбук-трансформер. Как правило, их владельцы не желают связывать себя дополнительными проводами, жертвуя качественным звуком в пользу мобильности. При этом, разумеется, не отказываются от прослушивания любимых композиций, сетуя лишь на качество встроенных динамиков. Однако чаще всего в ход идут наушники: от простеньких «затычек» до профессиональных закрытых, мониторного типа. Конечно, и тут провода и некий дискомфорт, но все-таки более мобильно. На самом же деле эти полумеры вовсе необязательны: свои любимые колонки не составит труда подсоединить к гаджету, всего лишь дополнив их радиомодулем.
Существует множество вариантов превращения обыкновенной акустической системы в беспроводную. Самый простой – продать старую акустику, добавить денег и купить современную. Умельцы умудряются собрать «радиоудлинитель» даже из подручных устройств. Например, взяв в руки паяльник, можно превратить автомобильную приставку-радиотранслятор в радиопередатчик, а простенький FM-приемник – соответственно в радиоприемное устройство для акустики. Но это малопривлекательный путь: и качество звука будет не ахти, и к мобильному устройству придется цеплять передатчик. Некрасиво и неудобно. Тем более что в каждом современном носимом компьютере уже есть радиомодуль – Bluetooth, не задействовать который было бы нерационально. К слову, радиоаматоры могут поискать, например, конструктор на основе платы XS-3868 или ей подобной, с которой можно долго экспериментировать: например, оснастить ее кнопками управления проигрывателем, а также зарядным модулем и аккумулятором.
Словом, простор для экспериментов огромный, но в нашей статье речь не об этом. Наша задача – решить проблему универсально, то есть без паяльника. Первым делом попробуем отыскать Bluetooth-приемник, предназначенный специально для работы с АС. Это не составит труда: простейшее решение, сопоставимое по габаритам со спичечным коробком (50?50?23 мм, вес 43 г), называется Logitech Bluetooth Audio Adapter и стоит около 1500 рублей. Причем оно не единственное в своем роде: есть Gemix BT-10 (
1000 рублей), Motorola Moto Stream Universal Bluetooth Bridge (
1500 рублей) и множество китайских нонеймов разной степени известности. Большинство из них объединяет одно: выход аудио представлен только стандартным «мини-джеком» диаметром 3,5 мм. А значит, в первую очередь такие изделия заточены под наушники. И не факт, что на колонках будет достойное звучание, даже если подсоединить их через соответствующий переходник. А вот в Logitech Bluetooth Audio Adapter выходы выполнены в виде RCA (в просторечии «тюльпаны»), а значит, оптимизированы именно для подсоединения высококачественных акустических систем.
Впрочем, и разъем 3,5 мм наличествует, так что можно и наушники подключить. Но не рассчитывайте на возможность задействовать сразу два канала: аудиотракт прибора только один – подсоединение наушников тут же отключит RCA. Кроме упомянутых разъемов, на панели присутствует коннектор питания, который служит для работы в паре с комплектным адаптером. Свойства аудиоресивера, заявленные в документации, предполагают возможность подключения нескольких источников звука: таким образом, на «большие» колонки можно перенаправлять звук со смартфона, планшета, МР3-проигрывателя, ноутбука, словом, любого устройства, способного транслировать аудиопоток посредством интерфейса Bluetooth.
Подключить прибор к акустическим системам или усилителю можно как штатными проводами последних, так и комплектным переходником AUX-to-RCA. Другие типы кабелей, если потребуется, придется приобретать дополнительно. Сопряжение с конечными устройствами выполняется традиционно: на корпусе прибора имеется специальная кнопка, она же служит для переключения между источниками звука. Все, что требуется для первичной настройки, – нажать ее, убедиться, что индикатор прерывисто замигал, и найти Logitech Bluetooth Audio Adapter в перечне обнаруженных устройств на вашем гаджете или компьютере. После того как вы подружите все источники звука с радиоудлинителем, можно будет переключаться между ними нажатием этой же кнопки. Удобно ли это – зависит от ситуации. Если АС на кухне, а гаджеты в комнате, то да, безусловно удобно. А бегать к колонкам, чтобы переключаться между источниками – отнюдь.
Собственно, поставленная задача решена. Отвергнутые колонки возвращены, подключены к беспроводному аудиоудлинителю, способному работать на расстоянии свыше 10 м, и привязаны ко всем домашним звукоиздающим гаджетам. Можно наслаждаться! А параллельно задуматься о том, как бы модифицировать подобным образом аппаратуру пространственного звучания 5.1. Впрочем, это уже задача совершенно другого рода, хотя и не менее интересная: не покупать же новую акустику только ради Bluetooth-модуля!
