Шланг вентиляции картера ваз 2109

Шланг вентиляции картера ваз 2109

Находящееся там моторное масло под давлением начинает выгоняться через сальники коленчатого и распределительного валов, прокладку клапанной крышки, пробку ее маслозаливной горловины, выбрасываться в корпус воздушного фильтра. В итоге карбюратор забивается, двигатель начинает «троить» и глохнуть, свечи зажигания покрываются нагаром, снижается мощность и приемистость, увеличивается угар моторного масла и т.д.

Аналогичные симптомы могут возникнуть при износе поршневой группы двигателя (кольца, поршни, цилиндры), но так как искать причину неисправности нужно начинать с самого простого, следует сначала прочистить систему вентиляции, так как это менее затратно и проблемно, чем капитальный ремонт двигателя. Поршневую потом можно будет проверить, произведя замер компрессии в цилиндрах двигателя.

Порядок прочистки системы вентиляции картера двигателя с карбюратором Солекс 2108, 21081, 21083 и аналогичных им

Последовательно снимаем и прочищаем элементы малой и большой ветвей вентиляции картера. Для прочистки используем ацетон или бензин, зубную щетку, медную проволоку. Продуваем сжатым воздухом из насоса или компрессора, попутно контролируя легкость его прохождения.

— Прочищаем сапун

Демонтировать с двигателя его не нужно, просто прочистить щеткой, смоченной в бензине канал отвода картерных газов от загрязнений. Продуть сжатым воздухом. См. фото выше.

— Прочищаем большой вытяжной шланг

Отсоединяем его от патрубка на клапанной крышки двигателя и от сапуна. Промываем бензином (заливаем вовнутрь и взбалтываем, потом проливаем водой). Продуваем сжатым воздухом.

большой вытяжной шланг системы вентиляции картера двигателя автомобилей ВАЗ 2108, 2109, 21099 снят с патрубка на крышке и сапуна

— Прочищаем шланг отвода картерных газов в полость корпуса воздушного фильтра двигателя

Отсоединяем шланг от патрубка на клапанной крышке. Снимаем корпус воздушного фильтра. Отсоединяем шланг от корпуса. Прочищаем сам шланг и патрубок под него на корпусе воздушного фильтра.

шланг отвода картерных газов в корпус воздушного фильтра двигателя и его патрубок на снятом и перевернутом корпусе воздушного фильтра

— Прочищаем шланг отвода картерных газов в задроссельное пространство

Отсоединяем его от штуцеров на карбюраторе и на клапанной крышке. Проливаем, продуваем.

— Прочищаем маслоотделитель

Для доступа к маслоотделителю необходимо снять клапанную крышку двигателя. Отвернув два болта на 10, отсоединить маслоотделитель от внутренней поверхности клапанной крышки. Промываем маслоотделитель бензином. Продуваем сжатым воздухом. См. «Прочистка маслоотделителя двигателей 2108, 21081, 21083».

Читайте также:  Хозяин авто по гос номеру бесплатно

— Прочищаем штуцер и канал с калиброванным отверстием в карбюраторе Солекс

Можно прочистить при помощи медной проволоки, не демонтируя карбюратор с двигателя. После прочистки продуть сжатым воздухом. В случае сильного загрязнения, для их прочистки придется снимать карбюратор.

прочистка канала и штуцера отвода картерных газов за дроссель на карбюраторе Солекс медной проволокой

После прочистки устанавливаем все элементы системы вентиляции картера двигателя обратно, при необходимости заменив хомуты крепления шлангов или сами шланги, если повреждены. В ходе эксплуатации автомобиля, проверяем, прекратилась ли течь масла под сальники и уплотнения. Если нет, проверяем исправность поршневой группы двигателя.

Примечания и дополнения

— На двигателях 2111 автомобилей ВАЗ 2108, 2109, 21099 прочистка системы вентиляции производится аналогичным образом с учетом того, что там нет карбюратора, а есть блок дроссельной заслонки со штуцером под тонкий шланг малой ветви вентиляции картера от клапанной крышки.

— После проведения прочистки системы вентиляции на карбюраторном двигателе имеет смысл прочистить воздушные жиклеры ГДС карбюратора Солекс и заменить фильтрующий элемент воздушного фильтра двигателя.

Еще статьи по двигателям автомобилей ВАЗ 2108, 2109, 21099

Система вентиляции картера двигателя Ваз 2108 2109 21099 предназначена для вентиляции картера двигателя от прорвавшихся в него из цилиндров газов. Из картера двигателя через шланг газы подводятся к клапанной крышке, где проходят через маслоотделяющую сетку и засасываются в воздушный фильтр карбюратора.
Если маслоотделяющие сеточки загрязнились и на них уже не осаждается масло, то масло будет попадать в воздушный фильтр карбюратора. Если воздушный фильтр забросан маслом, значит необходимо прочистить систему вентиляции картера. Но как правило зачастую многие этого не делают, а отсоединяют шланг между клапанной крышкой и воздушным фильтром и направляют его в сторону. Отверстие в воздушном фильтре глушат пробкой от шампанского — и порядок. Вроде бы и воздушный фильтр чист, и масло уже не так выплевывается. Однако это до поры до времени. Рано или поздно система вентиляции картера засорится полностью, и тогда двигатель Ваз 2108 2109 21099 начнет давить масло. Как правило, оно идет в трамблер через сальник распределительного вала.

Читайте также:  Отказал электроусилитель руля на калине возможные причины

Давит масло в трамблер Ваз 2109

В общем, предпосылки для прочистки системы вентиляции картера (сапуна) следующие:
— Воздушный фильтр в масле;
— Трамблер в масле.
Порядок действий по очистке сапуна Ваз 2108 2109 21099:
1) Для начала необходимо отсоединить все трубки от клапанной крышки двигателя и снять воздушный фильтр карбюратора.

Отсоединяем трубки от крышки

2) Открутить крепление тросика педали газа от крышки двигателя.

Откручиваем крепление тросика педали газа

3) Откручиваем две гайки крепления клапанной крышки к двигателю и снимаем ее.

Снимаем крышку клапанов Ваз 2109

4) Крышка вся будет внутри в грязном масле.

Крышка клапанов Ваз 2109

Необходимо будет снять крышку, закрывающую маслоотделяющие сеточки и очистить их от налипшего грязного масла.

Снимаем крышку маслоотделяющей сетки

Для очистки нужно разобрать сеточки и купать их в керосине или бензине до тех пор пока они не очистятся от налипшего масла.

Маслоотделяющая сетка сапуна Ваз 2109

Некоторые поливают сеточки бензином и поджигают их — масло выгорает и потом достаточно немного протереть сеточки бензином и все.

Выжигаем масло из сетки

5) Также необходимо запастись терпением и постараться очистить от налипшего масла саму клапанную крышку Ваз 2108 2109 21099, особенно то место, куда устанавливается маслоотделяющая сетка.

6) На клапанной крышке также есть небольшой отвод, который через трубочку подсоединяется к задроссельному пространству карбюратора. В моем случае он также был полностью забит затвердевшим маслом и мне пришлось около получаса прочищать отвод тонкой стальной проволокой.
7) Затем, необходимо поставить очищенные маслоотделяющие сеточки сапуна Ваз 2108 2109 21099 на место и закрыть крышкой.

Маслоотделяющая сетка очищена

8) Перед тем как устанавливать клапанную крышку наместо необходимо очистить поверхность двигателя от старого герметика и грязи. Также необходимо протереть резиновую прокладку самой крышки клапанов.
9) Затем тонки слоем наносим герметик по краям клапанной крышки для улучшения герметизации. Ставим крышку на место и зажимаем гайки ее крепления.
10)Подвоединяем обратно все трубки, крепим тросик педали газа и ставим на место воздушный фильтр.
11) Для лучшей герметизации лучше дать пару часов герметику, чтобы засохнуть и только потом ездить на автомобиле.
Работы по прочистке сапуна Ваз 2108 2109 21099 на этом закончены. Вы сразу обратите внимание, что двигатель станет меньше расходовать масла при работе и его надо будет меньше доливать.

Читайте также:  Белый налет в масле двигателя на щупе

Вентиляция картера двигателя принудительная закрытая. Она обеспечивает отсос из картера картерных газов и паров бензина во впускной трубопровод двигателя, чем исключается повышение давления в картере из-за проникновения в него отработавших газов и выброс их в атмосферу.

При работе двигателя картерные газы по вытяжному шлангу 9 (рис. 38) отсасываются в корпус 8 маслоотделителя, где благодаря завихрению потока газов и сетке 6 происходит отделение масла. Далее картерные газы могут отсасываться двумя путями. Когда дроссельные заслонки закрыты и двигатель работает на режиме холостого хода при минимальной частоте вращения коленчатого вала, газы отсасываются по шлангу 2 через штуцер карбюратора в задроссельное пространство карбюратора, где они подмешиваются к горючей смеси и поступают в камеры сгорания. Штуцер карбюратора имеет калиброванное отверстие, которое ограничивает количество отсасываемых газов, вследствие чего вентиляция не оказывает заметного влияния на величину разрежения в задроссельном пространстве на режиме холостого хода.

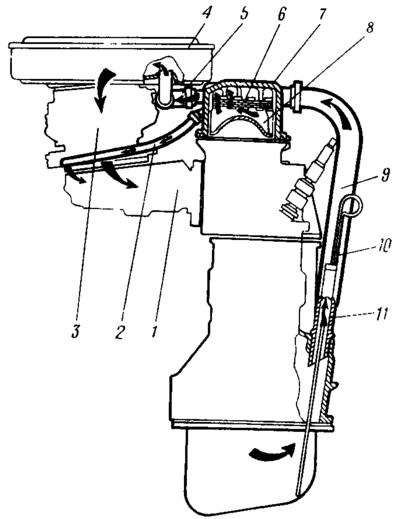

Рис. 38. Схема вентиляции картера:
1 — впускной трубопровод; 2 — шланг отвода каргерных газов в задросселыюе пространство карбюратора; 3 — карбюратор; 4 — воздушный фильтр; 5 — верхний вытяжной шланг; 6 — сетка маслоотделителя; 7 — крышка головки блока цилиндров; 8 — корпус маслоотделителя. 9 — нижний вытяжной шланг; 10 — указатель уровня масла; 11 — штуцер.

С повышением частоты вращения коленчатого вала, когда откроются дроссельные заслонки, основная масса картерных газов будет отсасываться по шлангу 5 в воздушный фильтр, в пространство за фильтрующим элементом.

Чтобы исключить попадание пламени в картер двигателя при «выстреле» в карбюратор, сетка 6 выполняет также роль пламегасителя.
