Пробег 67 т.км. Началось все с появления висящих капель масла на тормозном щите ручника. Уровень масла проверял, был в норме, но все равно решил поменять сальник. Заодно с заменой сальника решил посмотреть затяжку гаек подшипников валов раздатки под крышками, чтобы убедится в их затяжке и исключить откручивание гаек из возможных причин дребезга раздатки на ПП при переходе в накат. Для замены заранее купил сальник раздатки и комплект прокладок на раздатку.
Порядок разборки для замены сальника у меня был такой, сначала открутил задний кардан от раздатки потом подвесной и отложил кардан в сторону, после поставил на ручник и открутил гайку хвостовика и 2 винта крепящих тормозной барабан ручника, далее снял барабан и хвостовик по отдельности, вместе не снять пол мешает, после вытащил шплинт и палец для отсоединения тяги ручника, потом открутил 4 болта крепления тормозного щита и снял тормозной щит вместе с колодками. После вышеописанной разборки появляется доступ к сальнику и его можно уже извлечь, что я и сделал с помощь отвёртки и молотка, старый сальник после такого извлечения погнулся сам и пружинки пришли в негодность. При осмотре извлеченного сальника выяснилось, что на нем практически нет износа, немного скруглились острые кромки прижимающиеся к хвостовику но по сути ему ещё можно было ходить тыщ до 100 как минимум, но садился на хвостовик он совсем слабо. При прикладывании нового сальника к раздатке я сразу понял, что сальник не такой хоть и похож, он оказался больше по внешнему диаметру хотя в магазине я просил сальник на раздатку, а мне дали сальник на хвостовик заднего моста, что я выяснил уже позже посмотрев в интернете по каталожному номеру.
Получилась тупиковая ситуация, старый сальник испорчен, а новый не подходит, купить новый нереально так как все магазины закрыты и не факт что он был бы в наличии в деревне, почему я не приложил новый сальник до извлечения старого, наверно потому что был уверен что все подойдёт без проблем. Возвращаться обратно в город хоть как надо было и пришлось собирать раздатку из того что было, спасибо продавцу за не тот сальник, как обычно за ними все нужно перепроверять. По внутреннему диаметру сальники одинаковые, поэтому взял пружинки с нового сальника, старый сальник благо что не порвался при извлечении и я его выправил до прежнего состояния. Поскольку старый сальник не изношен, а лишь плохо прижимается то пришлось использовать старый проверенный способ продления ресурса сальника, пружинки сальника пришлось рассоединить, они скручиваются на стыке как по резьбе и укоротить, откусив кусачками сантиметр, после чего пружинки соединил и поставил обратно на сальник, в результате более тугие пружинки обеспечили нормальный прижим сальника к хвостовику. Восстановленный старый сальник забил намазав герметиком, также намазал герметиком шайбу под гайкой хвостовика и саму гайку для исключения просачивания масла по шлицам и резьбе.
Пока был снят тормозной щит снял крышки подшипников валов, с гайками было все в порядке, они были затянуты и закернены, вместо прокладок под крышками был герметик, при сборке поставил крышки на картонные прокладки.
Снятие крышек выявило новую возможную причину дребезга раздатки, подшипник промвала не прижимается крышкой и вал имеет осевой люфт то есть двигается вдоль оси в обе стороны вместе с подшипником пока не упрется в крышку или в стопорное кольцо подшипника. Перед снятием крышек сливал масло с раздатки, оно было черным и на магните пробки была мелкая стружка.
Думаю что если что то подложить под крышку, прижать внешнюю обойму подшипника и исключить осевой люфт можно избавиться от дребезга, но с этим возиться было некогда и раздатка была собрана как есть. При обратной поездке выяснилось что характер дребезга раздатки изменился он стал коротким только при переходе в накат коротко и тихо прозвучал и все, раньше был намного продолжительнее, а сейчас если не прислушиваться то и не слышно, можно оставить и так, но удар в трансмиссии при разгоне на ПП остался, но я думаю что это можно решить прижимом подшипника промвала. Проехав 35 км после установки старого сальника, масляных капель внизу тормозного щита ручника не замечено, дальше буду наблюдать, но способ проверенный и старый сальник ещё походит. Судя по отсутствию износа старого сальника родные пружинки практически не прижимали, поэтому способ с укорачиванием пружинок можно применять и на новых сальниках, что продлит их ресурс.
Всем добра!
Если тихо сидеть в смотровой яме под патриотом, можно услышать как он ржавеет.
В этой записи: Сальник РК. Доработка РК. Сапун на РК под капот. Масло откуда то с двигателя.
По порядку. В предыдущей записи обнаружилась теч сальника хвостовика переднего кардана. В этой записи об устранении течи масла и появлении новой и другой.
Скажу сразу для любопытных: Раздатка снимается без коробки легко и просто. Поэтому лучше снять (4 болта) и сделать все удобно на столе, будь то сальник или цепь. Разбирать раздатку можно конечно самому, но лучше с помощником. Потому как при выбивании валов из подшипников нужно что бы кто-то "подержал"
Для более удобного снятия раздатки немного на болтах приопустил траверсу под КПП. Гайку хвостовика заднего кардана откручивать на установленной РК уперев вороток в раму и включив заднюю скорость.
Так же не забыть слить масло с РК. У меня маслу 500 км, но оно опять черное…
Продолжение давней истории…
Вначале на пробеге
16 000 данный сальник потек в первый раз — заменили РК в сборе по гарантии замена.
37 000 сальник потек опять, гарантии уже нет… печалька.
Первая раздатка эксплуатировалась без хабов, вторая с хабами. Особой разницы по пробегу до течи нет.
Эксплуатация местами "жестковатая" — прохваты на полном на скорости по грунтовкам, 4×4 ориентирования, но особого бездорожья нет, грунтовки в основном и немного грязи. На первой раздатке и того почти не было.
Передний кардан в хорошем состоянии, вибраций при езде нет, крестовины и шлицевое живые, поперечных биений нет (проверили отключив хабы, поддомкратив заднее колесо и "поездив" на разных скоростях, смотря при этом на кардан).
3000 готовился к ремонту, читался драйв, инструкции, закупались ЗЧ.
Вообще про это написано много, а перечислена лишь малая часть написанного. Спасибо авторам.
Раз уж разбирать — были куплены сальники, на всякий случай разных производителей и два подшипника вала переднего привода (передний и задний), позиции 17 и 40. Размеры есть на фото. Сальники купил в Автодоке, подшипники заказал из Ульяновска. По маркировке, похоже Китай… Не дешево. По номерам ничего не бьется (или не там ищу). В одной из ссылок выше вроде есть номера аналогов, возможно к следующему разу стоит заморочиться.
Картинка взята из файла Katalog_RK_Dymos_patriot_2013.pdf, хорошо "Яндексится" 🙂 в Интернете, нашел у кого-то тут на драйве.
Из критичных моментов при разборке, частично отмеченных и предыдущими авторами:
— гайку заднего фланца лучше откручивать на машине оперев надетый вороток с головкой на 30 в кузов через доску и аккуратно включив заднюю передачу. Усилие очень большое.
— отсоединить РК от КПП открутив болты удалось аккуратно вбивая в стык острый нож и затем потихоньку раздвигая получившуюся щель. Аналогично при разъединении половинок раздатки.
— снять РК удалось только открутив и сняв балку, на которую опирается КПП, опустив КПП вниз на домкрате, иначе РК упиралась в кузов. Кому-то помогало просто ослабить эту балку.
— снятую РК лучше отвезти на мойку и чуток обдать керхером. Вручную качественно снять всю пыль и грязь у нас не получилось, внутрь все равно что-то бы да попало при разборе, что нежелательно.

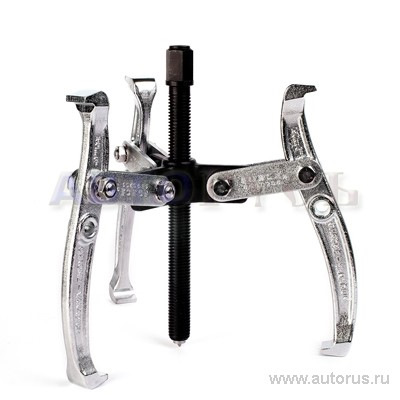

— задний подшипник вала переднего привода снимается съемником, типа такого (фото из интернета), сбить без приспособлений не повредив при этом вал малореально.
— трудно снимается стопорное кольцо переднего подшипника вала переднего привода (фото автора, по одной из вышеприведенных ссылок) — упарились снимать. Лучше иметь запасное.

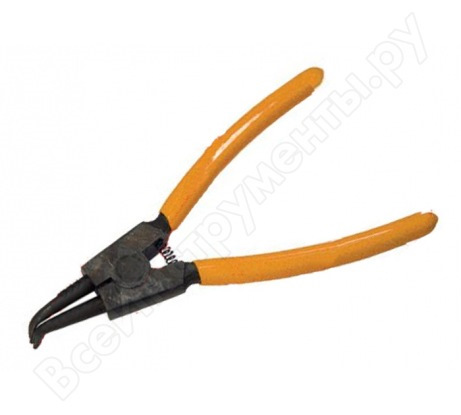

Если нет оригинального, думаю отлично подойдет другое, "с ушками", в следующий раз снимать будет проще. Вообще, если бы было запасное, возможно его проще сломать или снять варварски :). Снять родное возможно поможет вот такой съемник (фото)
— сам вал выбивается из переднего подшипника хорошим прямым ударом кувалдочкой. Легкие удары результата не принесли.
В нашем случае течь сальника скорее всего была вызвана большим осевым (вперед-назад) люфтом переднего фланца (вала) РК. При движении туда-сюда засасывалась пыль и грязь, защитная манжета от такого не спасает, получившийся абразив износил сальник. Износа на валу от сальника нет. Люфт вызван скорее всего слабой посадкой подшипника в РК. При интенсивной эксплуатации разболтался.
Сальник заменили (KIA-шный больше понравился, его и поставили), люфт вала убрали, подложив под передний подшипник кольцо из проволоки 1 мм из нержавейки. Вначале подложили много (2 витка), пришлось убирать иначе не собиралась РК, вал задним подшипником упирался в заднюю стенку.
По хорошему люфт лучше убирать кольцами по геометрии подшипника из какого-либо листа металла. Заранее перед разбором сделать несколько заготовок разной толщины (например 0.5, 1, 2 мм). Геометрию колец смотреть по размеру подшипников (переднего или заднего). Задним регулировать люфт проще, осознание этого пришло позже, да и то не мне 🙂 Сейчас быстрых вариантов кроме проволоки особенно не было (машина нужна, надо собирать), обсудив сделали как быстрее и проверено другими ситуациями.
Подшипники также заменили, раз уж они были куплены, хотя износа и/или люфта старых руками не ощущалось. Сальник заднего фланца оставили родным, состояние хорошее, течи не было. Передний и задний сальники одинаковые.
Сборка в обратном порядке :).
Немного сложностей при установке заднего фланца — есть там "загогулина" в которую надо попасть. Точнее не опишу, при разборе все видно.
Работы проводились вдвоем, в гараже, без ямы. Процесс занял весь день с 10 до 21 с перерывом на обед.
Огромное спасибо за помощь и гараж товарищу, бОльшая часть работы произведена его руками!
Вот как раз взгляд второго участника ремонта: ссылка на описание
В одного, думаю, не решился бы самостоятельно.
По итогу:
после первых 10 км заглянул под машину, @#@#% . есть потек масла из под фланца. Все вытер. Далее теперь уже 150 км с включенным передним карданом все сухо. Вероятно вытекла смазка, которой был смочен сальник при установке или он чуток прирабатывался. Результатом пока что очень доволен, наблюдаю. Интересно, еще на 20 тык свободен, или поболее, т.к. возможности для люфта теперь меньше…
PS
Надписи и обозначения на подшипниках, размеры, текстом:
1) подшипник передний вала переднего привода — большой
316380-1802082-00
Надписи на подшипнике:
CJB TM6207YA10/P63 150725 HD
(9 шариков)
диа. внешний 72 мм
диа. внутренний 34.7 мм
2) подшипник задний вала переднего привода — малый
316380-1802242-00
CJB TM6206/P63 150715 HD
(9 шариков)
диа. внешний 62 мм
диа. внутренний 29.7 мм
Названия подшипников мои, родные чуток отличаются (есть на фото), т.к. эти подшипники используются не только здесь. Номера оригинальные УАЗ.
