Сигнализация на ваз 2110 — избираем и устанавливаем сами

Установка сигнализации на ваз 2110 своими руками

Автомобиль можно оградить от угона, как при помощи устройств механического типа на управляющем колесе либо педалях управления, так и при помощи хитроумных систем автосигнализаций на ваз 2110 на светодиодных индикаторах и других современных инноваторских разработок.

Виды автосигнализаций на ваз 2110

Каждое авто противоугонное устройство должно владеть неотклонимым функционалом последующего содержания:

• Способность к блокировке мотора;
• Реагирование системы при срабатывании на размыкание дверей, капота и дверцы багажника;
• Сенсор на ударное воздействие

Наличие приданных дополнительных функций, посреди которых:

• Оборотная связь (отслеживание функционала на мониторе дистанционного пульта управления);
• Включение системы автозапуска с пульта ДУ;
• Способность к программированию действий с транспортным средством;
• Другие свойства автосигнализации, повышающие комфортность ее внедрения

Такая автосигнализация на ваз 2110, аннотация к использованию которой прилагается, бывает 2-ух видов:

Моноблочная более комфортна в эксплуатации и малогабаритна. Преимуществом разнесенной сигнализации будет то, что отдельные ее составляющие можно расположить в различных местах салона и под капотом, что, непременно, добавит работы злодеям.

Автосигнализация с раздельной установкой компонент MS -224

Особенности подбора автосигнализации на ваз 2110

При подборе противоугонной системы следует знать последующее
Условия хранения автомобиля:

• При нахождении в гараже либо на паркинге оснащение звуковым сигналом никчемно. Как поменять гранату (шрус) на ваз 2114, 2115, 2108, 2109, подробная инструкция. Как провести диагностику рулевой системы на автомобилях ваз 2108, 2109 и 21099 рейку. Проверьте. Плюс видео. Нужно наличие пейджера в автосигнализации ваз 2110, стоимость которой будет несколько дороже. Описание процесса замены внутреннего шруса и его пыльника на автомобиле ваз 2108, ваз 2109, ваз 2110 и перечень инструмента с помощью которого производится ремонт. Это устройство передает электрический импульс на расстояние 300-500 метров, а то и далее. Смысл в использовании светового оповещения в этом случае не наблюдается;
• При хранении автотранспортного средства около места жительства целенаправлено использовать охранный комплекс с сиреной. Неудобство такового противоугонного устройства – неверные срабатывания и, как следствие, неудовольствие соседей.

В таком устройстве важно наличие как можно большего количества точек контроля.
Таких, как:

• датчики срабатывание на разрыв цепи;
• сенсоры большого типа;
• корректировки угла склонения.
• Последнее электрическое устройство помещает авто ворам «разуть» Ваше авто.

Датчики коррекции угла склонения

Наличие таких устройств при подъеме автомобиля домкратом будут говорить о нелегальных действиях, тем спасая диски и автошины автомобиля от кражи.

GPS-модуль

Обычно, устанавливается на автосигналиации ваз 2110, цена которой выше средних значений. Ваз 2110. Прочее самый интересный, а главное действенный метод как открыть дверь на ваз 2114. Причины неисправности печки на автомобиле ваз 2115. Включаете печку, к ней как раз и. Но главное его преимущество – определение диспозиции угнанного автомобиля.

Иммобилайзер

Может быть интегрирован в схему противоугонного устройства, но может выступать в роли самостоятельного девайса. Он служит предохранительным звеном при попытке угона тс, заблокируя главные системы функционирования авто.
Отключение иммобилайзера, т.е снятие его с режима «сторожа» делается специальной пластмассовой карточкой промышленного производства.

Кому доверить установку противоугонного устройства?

Существуют следующие варианты установки сигнализации на ваз 2110:

1. Самостоятельная установка системы;
2. Посильная помощь коллег и друзей;
3. Приглашение специалистов.

При самостоятельной установке этой охраной системы необходимо обладать определенным знаниями и навыка и в области электроники и устройства авто. Как заменить ремень механизма газораспределения ваз 2105? Зайдите на наш сайт, вы найдете статью о замене с подробной инструкцией и. Такие же требования предъявляются к привлекаемым для этих технологических операций друзьям, коллегам и знакомым.
Наиболее удачным вариантом будет выложить 2 – 2,5 тыс. рублей и обратиться к специалистам во избежание выхода из строя или неправильной установки достаточно дорогого оборудования.

Ставим сигнализацию на Ваз 2110, часть 1

Коротко о том ка поставить сигнализацию Шериф на ваш ВАЗ собственоручно. установка сигнализации на ваз,точ.

Некоторые моменты при установке сигнализации на ваз 2110-11-12

На своем примере показываю как подключить сигнализацию к центральному замку ваз 2112!Очень много статей.

Некоторые технические особенности выбора автосигнализации на ваз 2110

Противоугонное устройство необходимо подбирать с силовыми выходами на указатели поворотов, повторители и указатели габаритных огней. Меняем термостат на ваз 2110 — 8 и 16 клапанов, с. Такие выходы на слабых токах не подойдут, велика вероятность перегорания проводки.
Если система конструктивно снабжена одним силовым проводом, то индикатором сигнализации выбираем габаритные огни, при наличии двух проводов подсоединяем показатели поворотов и их повторители на крыльях.Такое охранное устройство также должно имеет силовые выходы на замки дверей. Величина импульса 0,8 с достаточна для ВАЗ 2110.
Хорошая автосигнализация на ваз 2110, фото которой размещено у нас на сайте, должна иметь разные кнопки включения и отключения «противоугонки», приветствуется подбор системы с динамически изменяющимся кодом радиоимпульса, что сводит на нет сканирующую запись кода вскрытия машины автомобильными ворами.
Звуковую сирену выбираем обыкновенную, автономного типа, для охранных систем сигнализаций с обратным сканированием необходима изолированная сирена монотонального диапазона мощностью 20 Вт.

жидкокристаллический брелок для автосигнализации StarLine

Инструменты, необходимые для установки автосигнализации на ваз 2110

К таковым инструментам относятся:

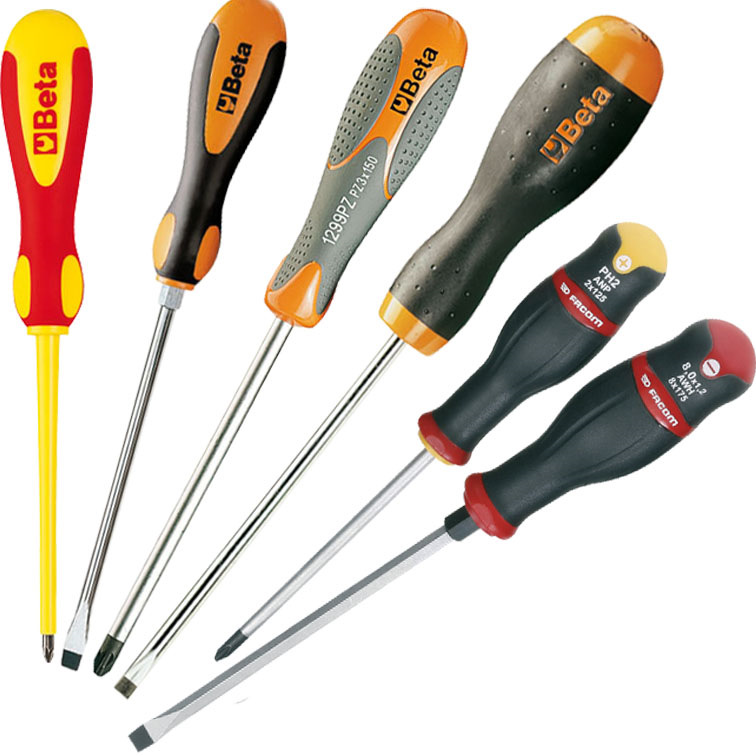

• Отвертка с крестовым навершием
• Гаечный ключ или головка на 10 с воротком для удобства в работе

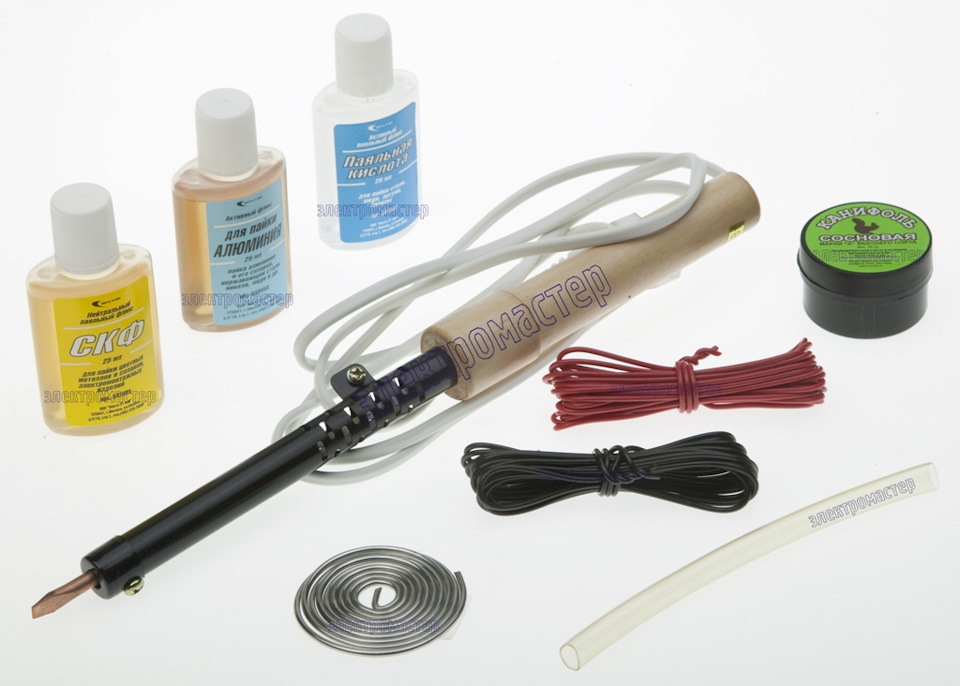

• Слесарный нож (скальпель) и зажигалка для зачистки проводки

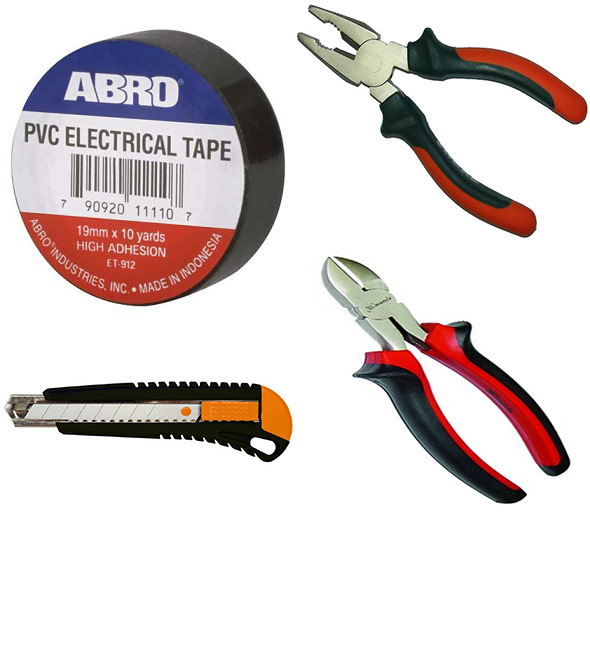

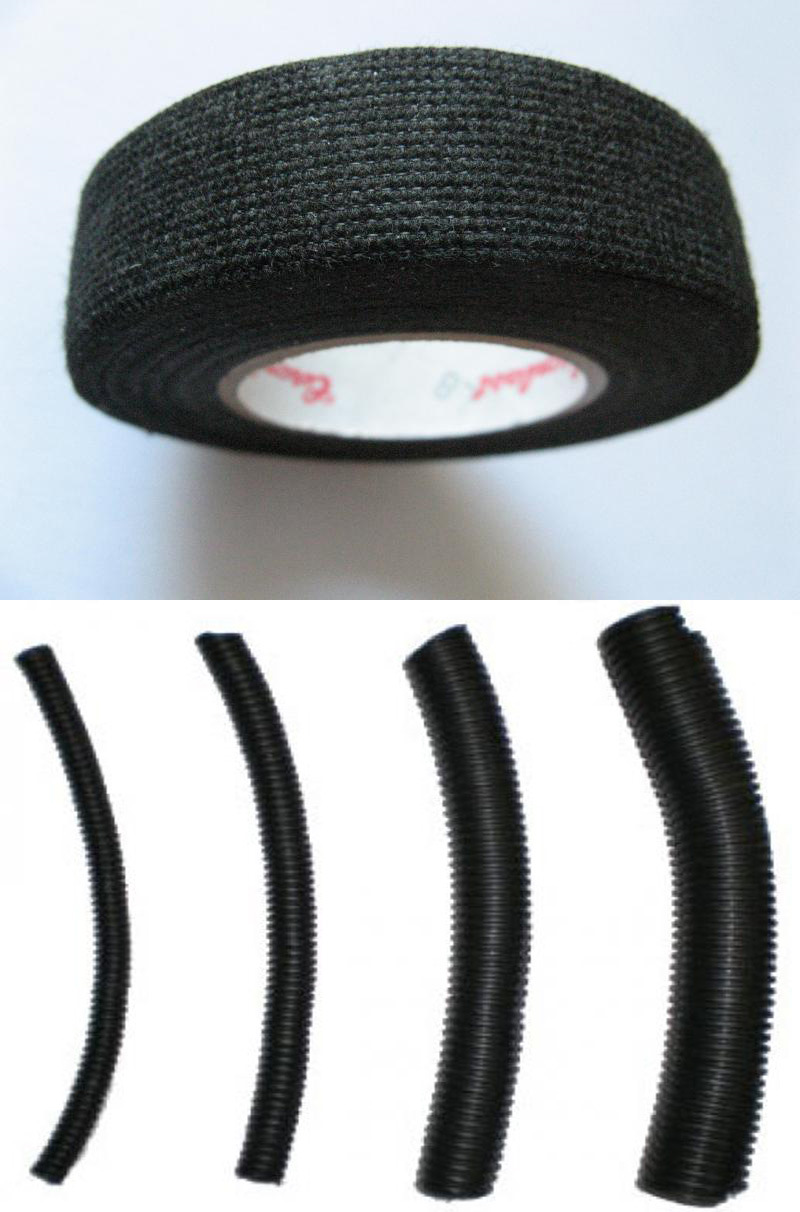

• Изоляционная лента тканевая пропитанная чёрного цвета со свежей липкой поверхностью

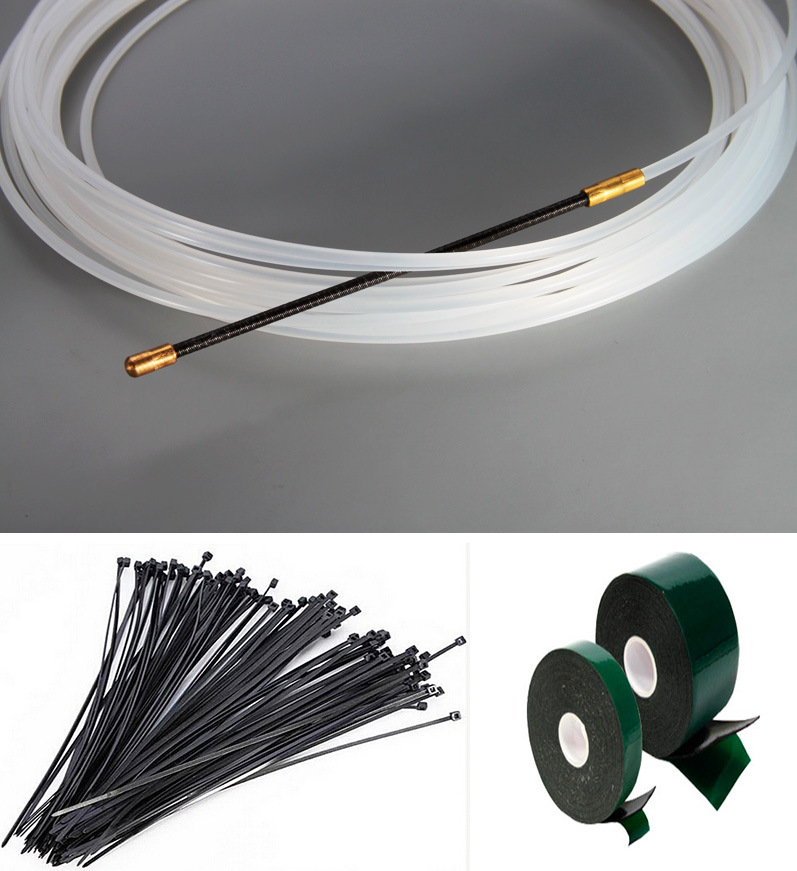

• Скотч двухсторонний.
• Поролон, который необходим для защиты БУ системы от механических повреждений и амортизации при движении, желательно темного цвета

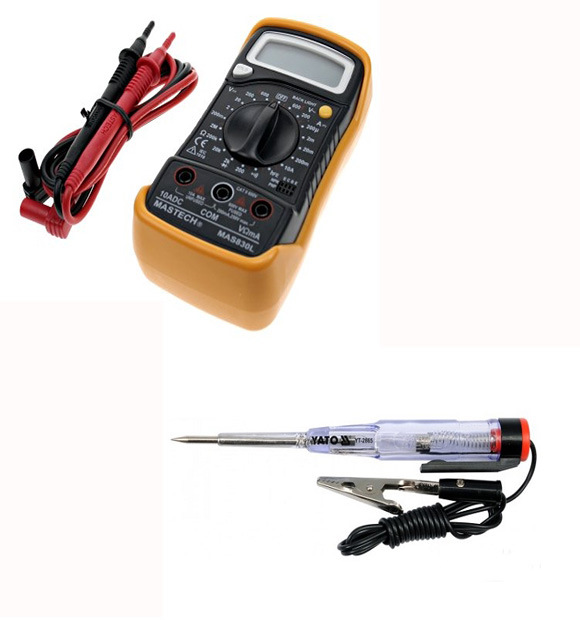

• Мультиметр и обладание навыками его использования
• Выбранная автосигнализация на ваз 2110, инструкция к использованию которой прилагается

Выбор места установки охранного устройства

При этой процедуре выполнить следующие условия:

• Подобрать потайное место для установки БУ в автомобиле
• Не устанавливать БУ возле тепловых источников и аппаратуры жидкостного наполнения (систем отопления и кондиционирования)
• Не устанавливать БУ возле активных приборов получения и трансляции радиоволн (станций, вспомогательной аппаратуры, силовой проводки и т.д.)
• Главное требование — достаточность длины проводов для подключения к необходимым приборам.
• БУ должен быть расположен как можно более скрытно, в труднодоступном месте

Полагаем, что БУ лучше закрепить за панелью приборов, предварительно обложив поролоновой тканью и оставить открытыми места для разъемов для подключения.

Установка автосигнализации на ваз 2110

Современная автосигнализация на ваз 2110, фото установки которой имеется у нас на сайте, требует проведения подготовительных мероприятий, среди которых:

• Снятие панели приборов, закрепленную на саморезах, а отдельные декорации интерьера — на клипсах и саморезах
• Снятие нижней части водительской панели, расположенной снизу у ног водителя
• Снятие нижней половинки декоративной защиты руля для облегчения работы с замком зажигания.
• При демонтаже узлов и механизмов снятые фишки и разъёмы не допускать контактов данной фурнитуры с металлом, что может привести к КЗ с массой автомашины. Целесообразнее запоминать место установки и изолировать их специальной лентой.

Подключение проводов автосигнализации

Подключение сигнализации ваз 2110, а именно проводов охранной системы осуществляется к проводам на панели приборов автомобиля:

• Два выходных разъема на «поворотники» или на габаритную подсветку (в зависимости от модификации охранной системы и желания автолюбителя)
• Выходной разъем на лампочку, указывающую на открытую дверцу либо на ее разъем
• Выходной разъем на контрольный вход показателя работающего мотора (касаются охранных систем с автозапуском), подойдет для этой цели и проводка на тахометр, лампочка зарядки аккумулятора, либо проводка лампы аварийного давления

Для контроля подключения и работоспособности участков электрической проводки не рекомендуется использование т.н. «прозванивания проводов», это чревато выходом из стоя компонентов цепи, замыкания реле- регулятора, появления иных дефектов.
Для подключения проводки на замки дверей находим реле центрального замкового устройства, открываем пластмассовую защитную крышку «релюшки», и с помощью мультиметра ищем искомые провода (один должен показывать -12В на открытии, второй — -12 В на закрытии). Доработка решетки радиатора на ваз охлаждения ваз 2110 замена патрубков. Фото- и видеоинструкция для тех, кто планирует самостоятельно снять и установить на место головку блока цилиндров на автомобиле ваз 2114, 13,15. Проверить можно, на короткое время подав -12 В с корпуса, замки должны сработать.
Аналогичным образом устанавливаются точки блокировки двигателя другим систем автомобиля. Очень важно весь жгут проводов обернуть черной клейкой изолентой.

И, напоследок, несколько советов

Если устанавливается аварийная сигнализация на ваз 2110 своими руками, необходимо выполнять следующие требования:

• Не оставляйте на установленной противоугонной системе никаких этикеток о ее марке и технических данных. Автомобильные угонщики тоже специалисты в этом деле.
• Не афишируйте наличие пульта «противоугонки», по которому легко определяется ее тип.
• Оставляя авто в ремонтном органе, не передавайте сигнализационный пульт. Замена салонного фильтра на ваз 2110 старого и. Ключ дублируется, а в блок памяти сигнализации вносится еще один брелок
• Контролируйте наличие в блоке памяти только нужных Вам брелоков, если инструкция по установке Вами сохранена.
• Не совмещайте в одном месте ключ зажигания и пульт ДУ сигнализации. При наличии функции остановки, угнанную машину можно заблокировать, если она угнана в зоне прямой видимости водителя.

• Постоянно держите пульт при себе, иногда при не срабатывании «концевика» по тем или иным причинам система может опять поставить авто в режим охраны.
• Установив противоугонное устройство с автозапуском, не ждите, что авто станет лучше заводиться.
• Нет идеального противоугонного устройства. Всегда есть шанс получить неприятности, даже при самой крутой автосигнализации на ваз 2110.

Несмотря на то, что автомобили линейки ВАЗ 2110 традиционно укомплектованы вполне надежной противоугонной системой АПС-4 блокирующей запуск двигателя без считывания специального кода, дополнительная установка сигнализации позволяет многократно снизить риск угона, а также повышает потребительские качества автомобиля в целом. Иными словами современные охранные сигнализации не только надежно защищают салон машины от несанкционированного проникновения, но и дают возможность использовать множество дополнительных полезных функций (дистанционное управление замками дверей, включение пи помощи брелка ближнего света и габаритных огней для поиска машины на стояночной площадке, запуск двигателя на расстоянии и многое другое).

В общем случае, независимо от типа и производителя большинство охранных систем состоит из центрального блока, нажимных выключателей контроля открытия капота, багажника и дверей, сигнальной сирены, контрольного светодиодного индикатора, антенной системы радиоуправления, сервисной кнопки и датчика удара. В ряде случаев такие системы дополнительно комплектуются вспомогательными реле, а также датчиком объема. У некоторых, наиболее простых и дешевых сигнализаций все составные элементы сведены в один моноблок, однако, несмотря на упрощенный монтаж и минимальное количество электрических и механических соединений подобный вариант трудно считать самым надежным (к сожалению, с такой системой потенциальному злоумышленнику справиться гораздо проще). Исходя из вышесказанного, гораздо большее распространение получили сигнализации, у которых наиболее важные блоки размещаются в недоступных и скрытых от постороннего взора местах, а питание, нередко, резервируется автономным источником.

Установка блоков и комплектующих элементов сигнализации на ВАЗ 2110

В подавляющем своем большинстве производители охранных автомобильных сигнализаций не слишком заботятся о достаточной защите командных блоков своих систем от возможного воздействия влаги и пыли, а это означает, что их, как правило, размещают в салоне, на максимальном удалении от сильных источников тепла и электромагнитных излучений, что касается ВАЗ 2110, то у этих автомобилей можно отыскать достаточно места за или под торпедой. Впрочем, некоторые сигнализации комплектуются основными блоками, у которых герметичен не только корпус, но и все подходящие разъемы, что позволяет монтировать их как в багажнике, так и в двигательном отсеке;

При монтаже концевых выключателей капота и багажника основной проблемой является необходимость соблюдения свободного хода их штоков в пределах 5-6мм. Нередко, вследствие перепадов температуры и деформации уплотнителей данный зазор начинает «уходить» что ведет к созданию условий для ложных срабатываний. Чтобы избежать подобных ситуаций рекомендуется крепить данные концевые выключатели при помощи кронштейнов, которые при необходимости можно просто подогнуть в нужную сторону. После того как выключатели установлены не забывать проверить их работоспособность при помощи контрольного прибора, особое внимание следует уделить надежности контакта выключателя с общей массой автомобиля;

Если данном конкретном случае модель ВАЗ 2110 не укомплектована адсорбером системы улавливания испарений топлива, то сирену проще всего смонтировать в двигательном отсеке на свободной площадке соединителя правого брызговика, закрепив кронштейн сирены на одной из свободных шпилек и просверлив недостающее отверстие под дополнительную шпильку. Если же на автомобиле, все же установлена система адсорбции паров бензина, то сирену можно установить на свободном месте щитка, отделяющего салон и моторный отсек;

Под датчик удара можно подыскать место под приборной панелью, а вот микроволновый датчик следует закрепить в центральной части салона и для этих целей можно воспользоваться задней пепельницей, удалив, предварительно, приемник для пепла;

При установке светодиодного индикатора необходимо обеспечить его хорошую видимость как для водителя, так и для потенциального злоумышленника, находящегося снаружи. Сверлить отверстие под индикатор следует очень осторожно, чтобы не повредить провода, пролегающие в торпеде.

Электрические соединения

Принципы построения большинства охранных систем весьма схожи между собой и для того чтобы избежать грубых ошибок достаточно придерживаться схем и правил изложенных в руководстве по подключению определенной модели.

Немаловажным обстоятельством является, также необходимость соблюдать рекомендации разработчиков автомобиля ВАЗ 2110 по использованию определенных точек при подключении цепей сигнализации:

Всем Доброго времени суток.
В этой статье я хотел бы рассказать об установке сигнализации Starline A91 Dialog и кнопки Start Stop на автомобиль ВАЗ 2112 Своими руками.

Определяемся сразу потому что от этого зависит подключение и дополнительные затраты на запчасти.

Кнопка Start/Stop (с функцией иммобилайзера) была приобретена на Алиэкспресс, кому интересно Клац

Для установки и последующего облагораживания всех составляющих нам понадобится:

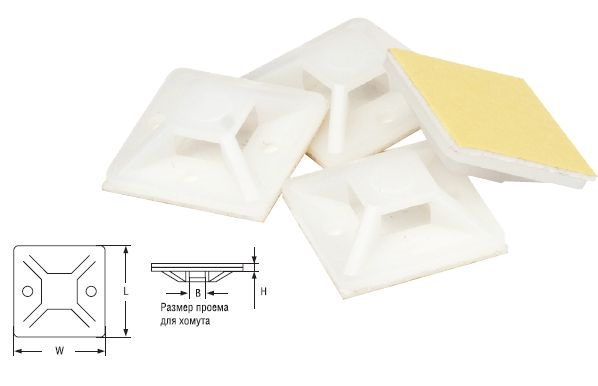

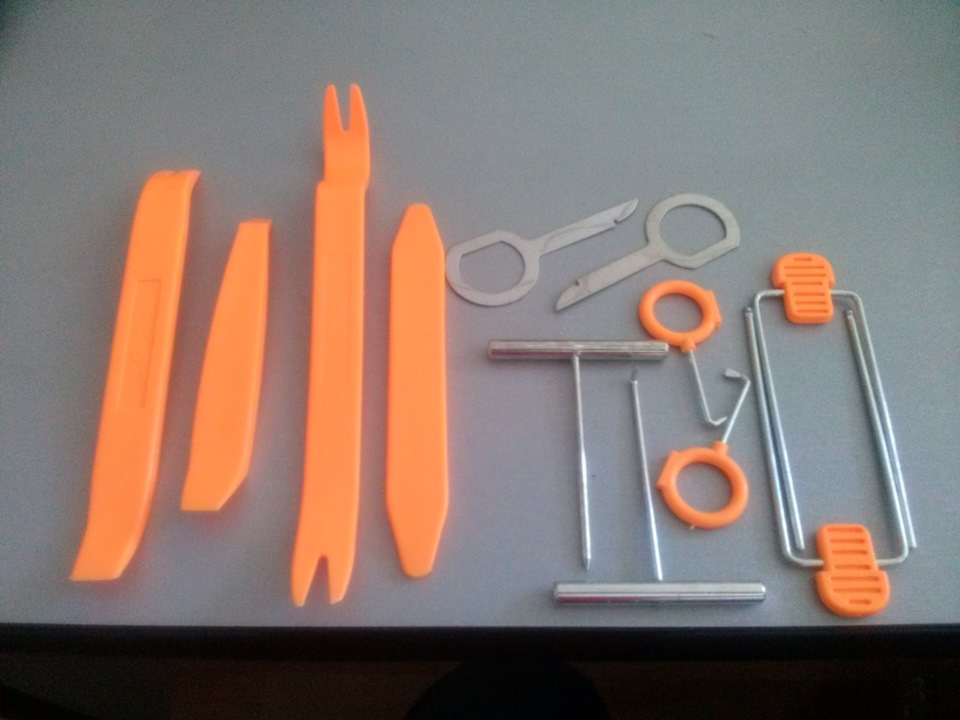

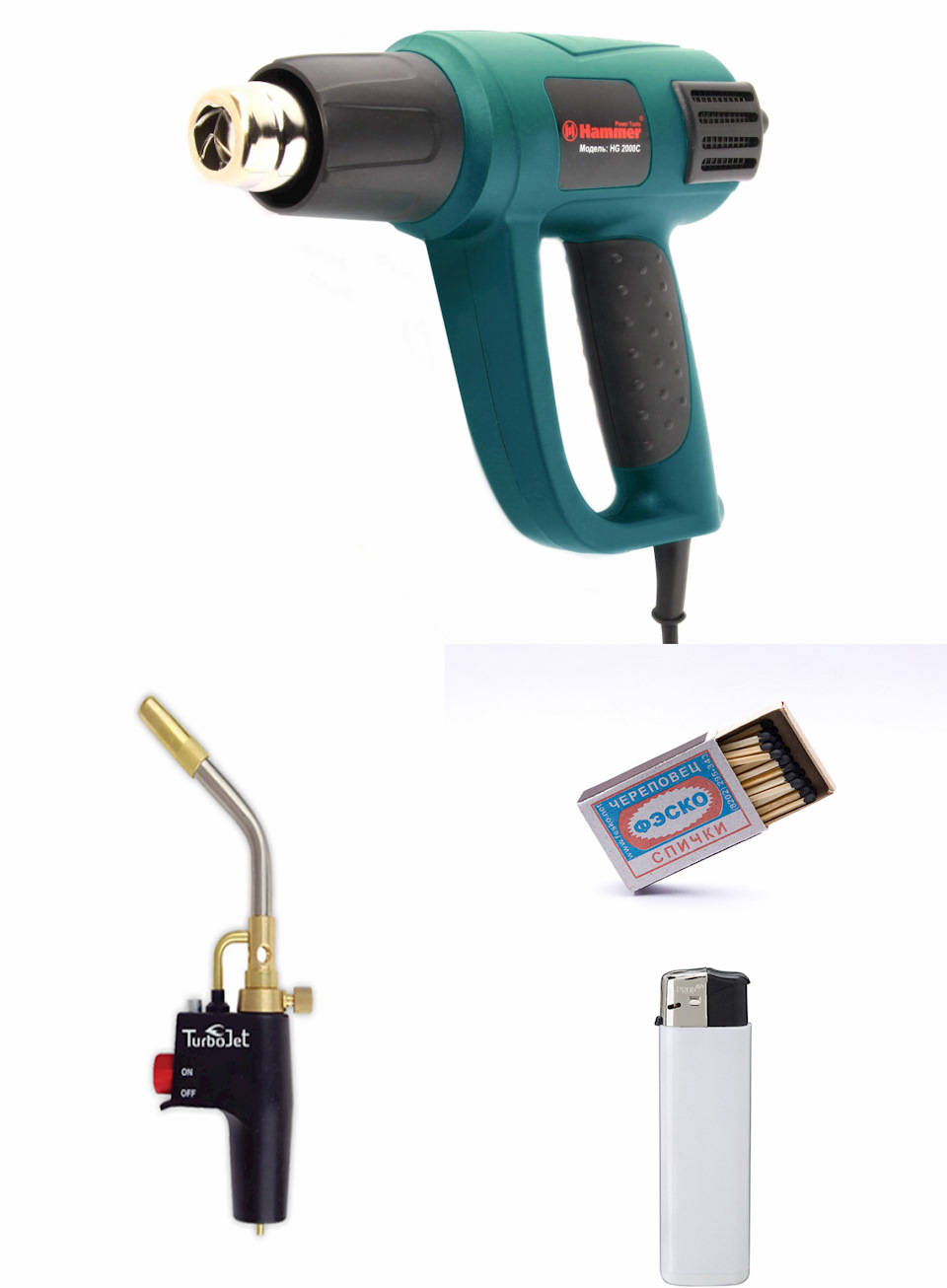

Для Камфорной работы

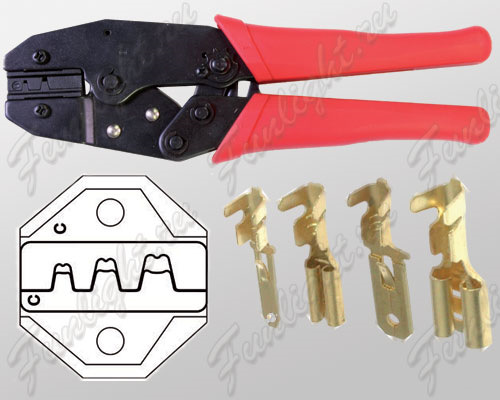

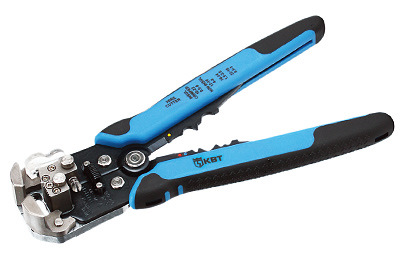

1. Стриппер для зачистки проводов (очень удобная штука советую к приобретению), приобретал тут

Так теперь, когда весь инструмент для комфортной работы приобретён или подготовлен, нам нужно докупить недостающие запчасти для полной реализации всего функционала сигнализации.
Все возможности описаны в инструкции и там же описаны запчасти, которые нужны для той или иной установки.
Это:

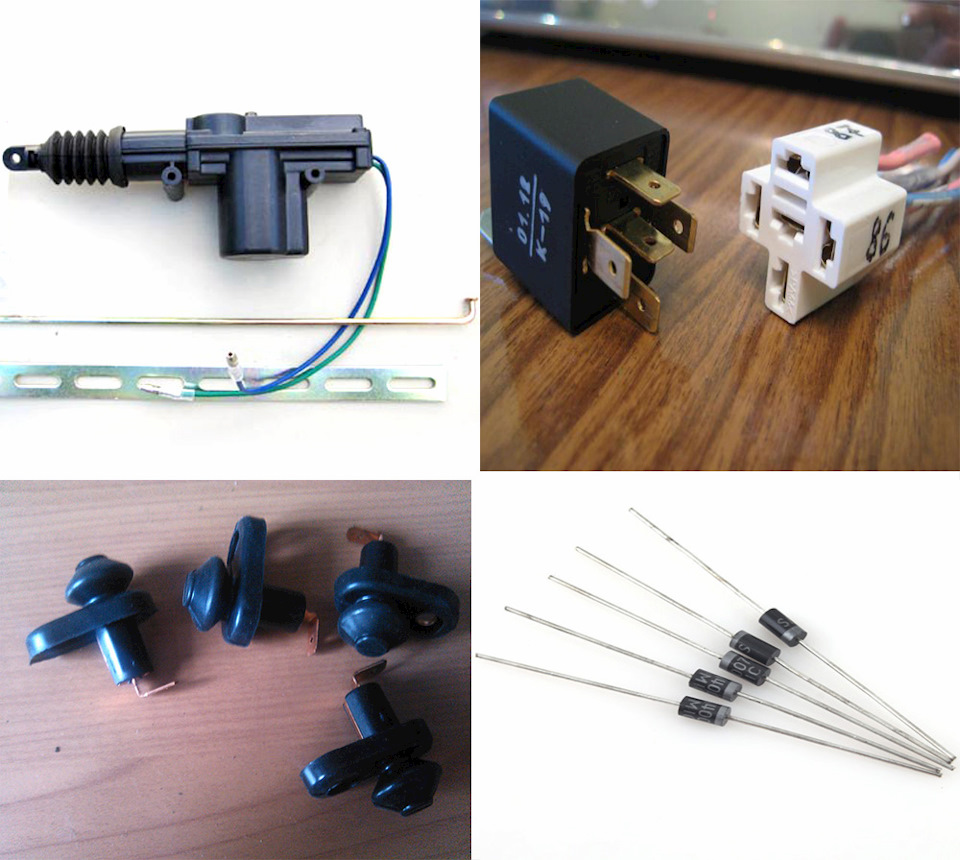

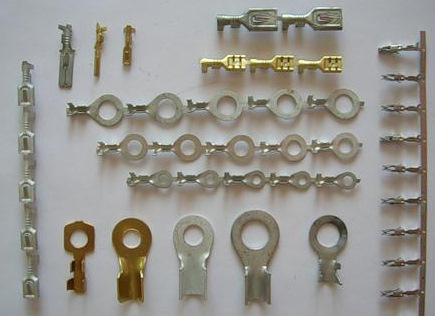

1.Реле 4 и 5 контактные
2.Ответные колодки для реле.
3.Диоды 1N4007(обязательны),1N5819,1N5822 (не обязательны)
4.Концевик(и) на ваш выбор.
5.Активаторы дверей

Начнем, пожалуй.
В моем Случае Автомобиль ВАЗ 2112 с Евро панелью и Блоком предохранителей нового образца. И с установленной старенькой сигнализацией Alligator m-800 которая благополучно демонтирована в ходе работы.

Разбираем панель, для большего удобства лучше полностью снять парприз (будет наиболее удобно работать). Если вам такой вариант не по душе, то:
(как разобрать панель описано в «Мурзилке» останавливаться на этом не буду)
-Снимаем кожух Рулевой колонки
-Снимаем облицовку Приборной панели
-Снимаем приборную панель
-Снимаем крышку Блока предохранителей
-Отсоединяем все колодки от Блока предохранителя снимаем его.
-Снимаем Водительское сидение (не обязательно), я снимал мне так удобнее.
Следующее я снимал для удобства монтажа т.к. у меня Установлен Дополнительный Блок Предохранителей и некоторые подключения и доп. функции реализованы через него. Далее в статье он будет периодически появляться.
-Снимаем Туннель (не обязательно)
-Снимаем Магнитолу (не обязательно)
-Снимаем блок управления печки (не обязательно)
Если как в моем случае еще устанавливается кнопка START STOP то снимаем замок зажигания.
Если устанавливается просто Сигнализация, то достаточно просто разъединить Колодку Замка Зажигания.

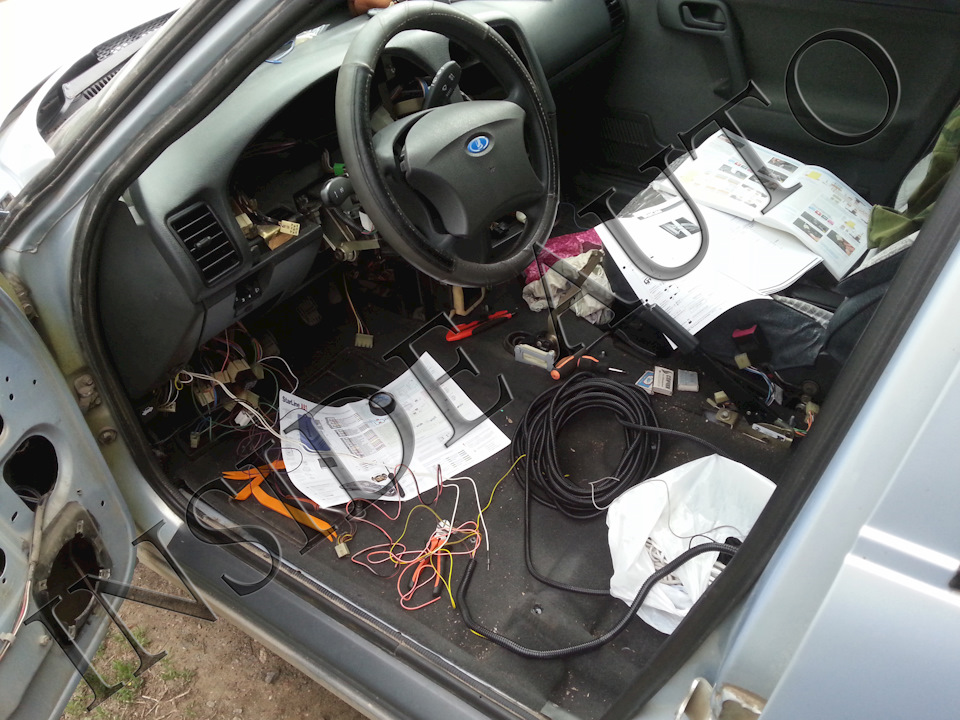

Вот мы все разобрали, (в моем случае демонтируем старую сигнализацию) приготовили место для работы .

Теперь определяемся с местом установки блока сигнализации

1. Длину проводом, что бы хватило для подключения или сразу нарастить(не желательно)

2. В труднодоступном месте для безопасности.

3. И еще в этом блоке установлен Температурный датчик, который по запросу на брелке показывает температуру в салоне. Если установить рядом с воздуховодами или печкой будет не корректно показывать температуру в салоне, не критично конечно, но по мне так неприятно.

В инструкции есть иллюстрация рекомендованных зон установки всех комплектующих

Определились? Замечательно идем дальше.

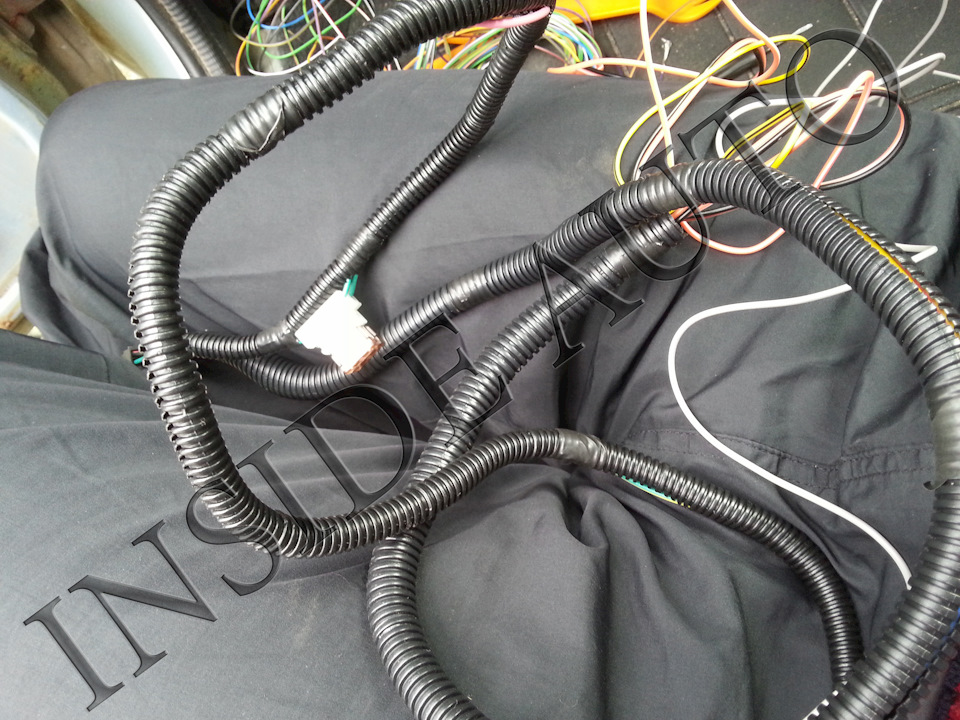

Берём провода и начинаем разделять их на небольшие жгуты в моем случае помещать в «гофры»( в зависимости от толщины жгута выбираем диаметр «гофры») Гофра разрезная поэтому я полностью прятал провода, а потом по необходимости доставал в том месте где мне нужно учитывайте это.

Установленная безобразно, на скрутках без жгутования, в общем абы установить и денюшку забрать. Я такое не приветствую, но как показала практика проработала эта сигнализация 7 лет с не постоянным использованием и небольшими глюками пока не перестала отпирать двери, а в скором и вообще перестала снимать с сигнализации.
Вот Так господа Скрутка умеет и долго работать, скорей исключение чем правило)))

Ну да ладно продолжим…

Отделяем провода, которые пойдут:

X3 18-пиновая колодка

Под капот в моем случае это:
Жгут
-Оранжево-Серый, Черный (они сдвоенные) Подключение Концевика капота, датчика температуры и Минус сигнализации
-Серый сирена

В моем Случае к Блоку предохранителей
Жгут
-Черно-красный (выход на внешнюю блокировку по минусу)
-Зелено-черный (выход на световые сигналы по плюсу)
-Синий (доп. канал 4 по минусу) доводчик стекал, вежливая подсветка
-Зелено-желтый (выход на световые сигналы по плюсу)
-Розовый (выход на модуль обхода иммобилайзера по минусу)
-Черно-белый (выход блокировки стартера по минусу)

В моем Случае к Блоку предохранителей
Жгут
-Желто-красный (доп. канал 2 по минусу) Двух шаговое отпирание дверей
-Желто-Черный (доп. канал 1по минусу) отпирание багажника
-Желто-Белый (доп. канал 3 по минусу) дополнительный
-Сине-красный (вход двери по плюсу Концевики двери) в нашем случае не используется, любителям резать могут отрезать.
-Оранжело-Белый (вход багажника по минусу) концевик Багажника
-Сине-Черный (вход двери по минусу) Концевики двери

В моем Случае к панели приборов
Жгут (Нужен для Автозапуска)
-Серо-черный (Контроль работы двигателя)
-Оранж.-Фиолетовый (Стояночный тормоз)
Если не устанавливается автозапуск можно и не подсоединять.На брелке при проверки состояния машины(или любой команды) будет писаться «ТОРМОЗ» Двух с мысленная фраза))) лучше подключить.
Да и смысл тогда переплачивать за автозапуск и им не пользоваться!

X2 6-пиновая колодка

В моем Случае к Блоку Центрального Замка (Я подключал по другой схеме т.к. задействован Ц.З. и функция 2х Шагового отпирания (далее в статье подробнее))

Жгут
-Черно-красный +12в
-Черно-красный +12В
-Зеленый к активатору двери
-Синий к активатору двери
-Зелено-Черный -12В
-Сине-Черный -12В
В зависимости от подключения меняются значения проводов (в инструкции Сигнализации есть схемы разных подключений)

X1 6-пиновый Главная колодка

В моем Случае к замку зажигания
Жгут
-Красный (+12В) питание Сигнализации подключается в удобном месте для вас, лучше напрямую к аккумулятору
-Черный-Желтый(толстый) (в разрыв) к стартеру
-Черно-Желтый(тонкий)(в разрыв) к Замку Зажигания
-Синий (зажигание 2)настраиваемый (читать инструкцию)
-Желтый (Зажигание 1)
-Зеленый (АСС)
Т.к. у меня установка вместе с кнопкой START/STOP схема подключения немного отличается, подробнее далее в статье.

На этом Часть 1 подошла к концу…
Всем Ровных дорог и без аварийной езды.

Сигнализация на ваз 2110 — избираем и устанавливаем сами

Установка сигнализации на ваз 2110 своими руками

Автомобиль можно оградить от угона, как при помощи устройств механического типа на управляющем колесе либо педалях управления, так и при помощи хитроумных систем автосигнализаций на ваз 2110 на светодиодных индикаторах и других современных инноваторских разработок.

Виды автосигнализаций на ваз 2110

Каждое авто противоугонное устройство должно владеть неотклонимым функционалом последующего содержания:

• Способность к блокировке мотора;
• Реагирование системы при срабатывании на размыкание дверей, капота и дверцы багажника;
• Сенсор на ударное воздействие

Наличие приданных дополнительных функций, посреди которых:

• Оборотная связь (отслеживание функционала на мониторе дистанционного пульта управления);
• Включение системы автозапуска с пульта ДУ;
• Способность к программированию действий с транспортным средством;
• Другие свойства автосигнализации, повышающие комфортность ее внедрения

Такая автосигнализация на ваз 2110, аннотация к использованию которой прилагается, бывает 2-ух видов:

Моноблочная более комфортна в эксплуатации и малогабаритна. Преимуществом разнесенной сигнализации будет то, что отдельные ее составляющие можно расположить в различных местах салона и под капотом, что, непременно, добавит работы злодеям.

Автосигнализация с раздельной установкой компонент MS -224

Особенности подбора автосигнализации на ваз 2110

При подборе противоугонной системы следует знать последующее
Условия хранения автомобиля:

• При нахождении в гараже либо на паркинге оснащение звуковым сигналом никчемно. Как поменять гранату (шрус) на ваз 2114, 2115, 2108, 2109, подробная инструкция. Как провести диагностику рулевой системы на автомобилях ваз 2108, 2109 и 21099 рейку. Проверьте. Плюс видео. Нужно наличие пейджера в автосигнализации ваз 2110, стоимость которой будет несколько дороже. Описание процесса замены внутреннего шруса и его пыльника на автомобиле ваз 2108, ваз 2109, ваз 2110 и перечень инструмента с помощью которого производится ремонт. Это устройство передает электрический импульс на расстояние 300-500 метров, а то и далее. Смысл в использовании светового оповещения в этом случае не наблюдается;
• При хранении автотранспортного средства около места жительства целенаправлено использовать охранный комплекс с сиреной. Неудобство такового противоугонного устройства – неверные срабатывания и, как следствие, неудовольствие соседей.

В таком устройстве важно наличие как можно большего количества точек контроля.
Таких, как:

• датчики срабатывание на разрыв цепи;
• сенсоры большого типа;
• корректировки угла склонения.
• Последнее электрическое устройство помещает авто ворам «разуть» Ваше авто.

Датчики коррекции угла склонения

Наличие таких устройств при подъеме автомобиля домкратом будут говорить о нелегальных действиях, тем спасая диски и автошины автомобиля от кражи.

GPS-модуль

Обычно, устанавливается на автосигналиации ваз 2110, цена которой выше средних значений. Ваз 2110. Прочее самый интересный, а главное действенный метод как открыть дверь на ваз 2114. Причины неисправности печки на автомобиле ваз 2115. Включаете печку, к ней как раз и. Но главное его преимущество – определение диспозиции угнанного автомобиля.

Иммобилайзер

Может быть интегрирован в схему противоугонного устройства, но может выступать в роли самостоятельного девайса. Он служит предохранительным звеном при попытке угона тс, заблокируя главные системы функционирования авто.
Отключение иммобилайзера, т.е снятие его с режима «сторожа» делается специальной пластмассовой карточкой промышленного производства.

Кому доверить установку противоугонного устройства?

Существуют следующие варианты установки сигнализации на ваз 2110:

1. Самостоятельная установка системы;
2. Посильная помощь коллег и друзей;
3. Приглашение специалистов.

При самостоятельной установке этой охраной системы необходимо обладать определенным знаниями и навыка и в области электроники и устройства авто. Как заменить ремень механизма газораспределения ваз 2105? Зайдите на наш сайт, вы найдете статью о замене с подробной инструкцией и. Такие же требования предъявляются к привлекаемым для этих технологических операций друзьям, коллегам и знакомым.
Наиболее удачным вариантом будет выложить 2 – 2,5 тыс. рублей и обратиться к специалистам во избежание выхода из строя или неправильной установки достаточно дорогого оборудования.

Ставим сигнализацию на Ваз 2110, часть 1

Коротко о том ка поставить сигнализацию Шериф на ваш ВАЗ собственоручно. установка сигнализации на ваз,точ.

Некоторые моменты при установке сигнализации на ваз 2110-11-12

На своем примере показываю как подключить сигнализацию к центральному замку ваз 2112!Очень много статей.

Некоторые технические особенности выбора автосигнализации на ваз 2110

Противоугонное устройство необходимо подбирать с силовыми выходами на указатели поворотов, повторители и указатели габаритных огней. Меняем термостат на ваз 2110 — 8 и 16 клапанов, с. Такие выходы на слабых токах не подойдут, велика вероятность перегорания проводки.
Если система конструктивно снабжена одним силовым проводом, то индикатором сигнализации выбираем габаритные огни, при наличии двух проводов подсоединяем показатели поворотов и их повторители на крыльях.Такое охранное устройство также должно имеет силовые выходы на замки дверей. Величина импульса 0,8 с достаточна для ВАЗ 2110.
Хорошая автосигнализация на ваз 2110, фото которой размещено у нас на сайте, должна иметь разные кнопки включения и отключения «противоугонки», приветствуется подбор системы с динамически изменяющимся кодом радиоимпульса, что сводит на нет сканирующую запись кода вскрытия машины автомобильными ворами.
Звуковую сирену выбираем обыкновенную, автономного типа, для охранных систем сигнализаций с обратным сканированием необходима изолированная сирена монотонального диапазона мощностью 20 Вт.

жидкокристаллический брелок для автосигнализации StarLine

Инструменты, необходимые для установки автосигнализации на ваз 2110

К таковым инструментам относятся:

• Отвертка с крестовым навершием
• Гаечный ключ или головка на 10 с воротком для удобства в работе
• Слесарный нож (скальпель) и зажигалка для зачистки проводки
• Изоляционная лента тканевая пропитанная чёрного цвета со свежей липкой поверхностью
• Скотч двухсторонний.
• Поролон, который необходим для защиты БУ системы от механических повреждений и амортизации при движении, желательно темного цвета
• Мультиметр и обладание навыками его использования
• Выбранная автосигнализация на ваз 2110, инструкция к использованию которой прилагается

Выбор места установки охранного устройства

При этой процедуре выполнить следующие условия:

• Подобрать потайное место для установки БУ в автомобиле
• Не устанавливать БУ возле тепловых источников и аппаратуры жидкостного наполнения (систем отопления и кондиционирования)
• Не устанавливать БУ возле активных приборов получения и трансляции радиоволн (станций, вспомогательной аппаратуры, силовой проводки и т.д.)
• Главное требование — достаточность длины проводов для подключения к необходимым приборам.
• БУ должен быть расположен как можно более скрытно, в труднодоступном месте

Полагаем, что БУ лучше закрепить за панелью приборов, предварительно обложив поролоновой тканью и оставить открытыми места для разъемов для подключения.

Установка автосигнализации на ваз 2110

Современная автосигнализация на ваз 2110, фото установки которой имеется у нас на сайте, требует проведения подготовительных мероприятий, среди которых:

• Снятие панели приборов, закрепленную на саморезах, а отдельные декорации интерьера — на клипсах и саморезах
• Снятие нижней части водительской панели, расположенной снизу у ног водителя
• Снятие нижней половинки декоративной защиты руля для облегчения работы с замком зажигания.
• При демонтаже узлов и механизмов снятые фишки и разъёмы не допускать контактов данной фурнитуры с металлом, что может привести к КЗ с массой автомашины. Целесообразнее запоминать место установки и изолировать их специальной лентой.

Подключение проводов автосигнализации

Подключение сигнализации ваз 2110, а именно проводов охранной системы осуществляется к проводам на панели приборов автомобиля:

• Два выходных разъема на «поворотники» или на габаритную подсветку (в зависимости от модификации охранной системы и желания автолюбителя)
• Выходной разъем на лампочку, указывающую на открытую дверцу либо на ее разъем
• Выходной разъем на контрольный вход показателя работающего мотора (касаются охранных систем с автозапуском), подойдет для этой цели и проводка на тахометр, лампочка зарядки аккумулятора, либо проводка лампы аварийного давления

Для контроля подключения и работоспособности участков электрической проводки не рекомендуется использование т.н. «прозванивания проводов», это чревато выходом из стоя компонентов цепи, замыкания реле- регулятора, появления иных дефектов.
Для подключения проводки на замки дверей находим реле центрального замкового устройства, открываем пластмассовую защитную крышку «релюшки», и с помощью мультиметра ищем искомые провода (один должен показывать -12В на открытии, второй — -12 В на закрытии). Доработка решетки радиатора на ваз охлаждения ваз 2110 замена патрубков. Фото- и видеоинструкция для тех, кто планирует самостоятельно снять и установить на место головку блока цилиндров на автомобиле ваз 2114, 13,15. Проверить можно, на короткое время подав -12 В с корпуса, замки должны сработать.
Аналогичным образом устанавливаются точки блокировки двигателя другим систем автомобиля. Очень важно весь жгут проводов обернуть черной клейкой изолентой.

И, напоследок, несколько советов

Если устанавливается аварийная сигнализация на ваз 2110 своими руками, необходимо выполнять следующие требования:

• Не оставляйте на установленной противоугонной системе никаких этикеток о ее марке и технических данных. Автомобильные угонщики тоже специалисты в этом деле.
• Не афишируйте наличие пульта «противоугонки», по которому легко определяется ее тип.
• Оставляя авто в ремонтном органе, не передавайте сигнализационный пульт. Замена салонного фильтра на ваз 2110 старого и. Ключ дублируется, а в блок памяти сигнализации вносится еще один брелок
• Контролируйте наличие в блоке памяти только нужных Вам брелоков, если инструкция по установке Вами сохранена.
• Не совмещайте в одном месте ключ зажигания и пульт ДУ сигнализации. При наличии функции остановки, угнанную машину можно заблокировать, если она угнана в зоне прямой видимости водителя.

• Постоянно держите пульт при себе, иногда при не срабатывании «концевика» по тем или иным причинам система может опять поставить авто в режим охраны.
• Установив противоугонное устройство с автозапуском, не ждите, что авто станет лучше заводиться.
• Нет идеального противоугонного устройства. Всегда есть шанс получить неприятности, даже при самой крутой автосигнализации на ваз 2110.

Несмотря на то, что автомобили линейки ВАЗ 2110 традиционно укомплектованы вполне надежной противоугонной системой АПС-4 блокирующей запуск двигателя без считывания специального кода, дополнительная установка сигнализации позволяет многократно снизить риск угона, а также повышает потребительские качества автомобиля в целом. Иными словами современные охранные сигнализации не только надежно защищают салон машины от несанкционированного проникновения, но и дают возможность использовать множество дополнительных полезных функций (дистанционное управление замками дверей, включение пи помощи брелка ближнего света и габаритных огней для поиска машины на стояночной площадке, запуск двигателя на расстоянии и многое другое).

В общем случае, независимо от типа и производителя большинство охранных систем состоит из центрального блока, нажимных выключателей контроля открытия капота, багажника и дверей, сигнальной сирены, контрольного светодиодного индикатора, антенной системы радиоуправления, сервисной кнопки и датчика удара. В ряде случаев такие системы дополнительно комплектуются вспомогательными реле, а также датчиком объема. У некоторых, наиболее простых и дешевых сигнализаций все составные элементы сведены в один моноблок, однако, несмотря на упрощенный монтаж и минимальное количество электрических и механических соединений подобный вариант трудно считать самым надежным (к сожалению, с такой системой потенциальному злоумышленнику справиться гораздо проще). Исходя из вышесказанного, гораздо большее распространение получили сигнализации, у которых наиболее важные блоки размещаются в недоступных и скрытых от постороннего взора местах, а питание, нередко, резервируется автономным источником.

Установка блоков и комплектующих элементов сигнализации на ВАЗ 2110

В подавляющем своем большинстве производители охранных автомобильных сигнализаций не слишком заботятся о достаточной защите командных блоков своих систем от возможного воздействия влаги и пыли, а это означает, что их, как правило, размещают в салоне, на максимальном удалении от сильных источников тепла и электромагнитных излучений, что касается ВАЗ 2110, то у этих автомобилей можно отыскать достаточно места за или под торпедой. Впрочем, некоторые сигнализации комплектуются основными блоками, у которых герметичен не только корпус, но и все подходящие разъемы, что позволяет монтировать их как в багажнике, так и в двигательном отсеке;

При монтаже концевых выключателей капота и багажника основной проблемой является необходимость соблюдения свободного хода их штоков в пределах 5-6мм. Нередко, вследствие перепадов температуры и деформации уплотнителей данный зазор начинает «уходить» что ведет к созданию условий для ложных срабатываний. Чтобы избежать подобных ситуаций рекомендуется крепить данные концевые выключатели при помощи кронштейнов, которые при необходимости можно просто подогнуть в нужную сторону. После того как выключатели установлены не забывать проверить их работоспособность при помощи контрольного прибора, особое внимание следует уделить надежности контакта выключателя с общей массой автомобиля;

Если данном конкретном случае модель ВАЗ 2110 не укомплектована адсорбером системы улавливания испарений топлива, то сирену проще всего смонтировать в двигательном отсеке на свободной площадке соединителя правого брызговика, закрепив кронштейн сирены на одной из свободных шпилек и просверлив недостающее отверстие под дополнительную шпильку. Если же на автомобиле, все же установлена система адсорбции паров бензина, то сирену можно установить на свободном месте щитка, отделяющего салон и моторный отсек;

Под датчик удара можно подыскать место под приборной панелью, а вот микроволновый датчик следует закрепить в центральной части салона и для этих целей можно воспользоваться задней пепельницей, удалив, предварительно, приемник для пепла;

При установке светодиодного индикатора необходимо обеспечить его хорошую видимость как для водителя, так и для потенциального злоумышленника, находящегося снаружи. Сверлить отверстие под индикатор следует очень осторожно, чтобы не повредить провода, пролегающие в торпеде.

Электрические соединения

Принципы построения большинства охранных систем весьма схожи между собой и для того чтобы избежать грубых ошибок достаточно придерживаться схем и правил изложенных в руководстве по подключению определенной модели.

Немаловажным обстоятельством является, также необходимость соблюдать рекомендации разработчиков автомобиля ВАЗ 2110 по использованию определенных точек при подключении цепей сигнализации:

Всем Доброго времени суток.
В этой статье я хотел бы рассказать об установке сигнализации Starline A91 Dialog и кнопки Start Stop на автомобиль ВАЗ 2112 Своими руками.

Определяемся сразу потому что от этого зависит подключение и дополнительные затраты на запчасти.

Кнопка Start/Stop (с функцией иммобилайзера) была приобретена на Алиэкспресс, кому интересно Клац

Для установки и последующего облагораживания всех составляющих нам понадобится:

Для Камфорной работы

1. Стриппер для зачистки проводов (очень удобная штука советую к приобретению), приобретал тут

Так теперь, когда весь инструмент для комфортной работы приобретён или подготовлен, нам нужно докупить недостающие запчасти для полной реализации всего функционала сигнализации.
Все возможности описаны в инструкции и там же описаны запчасти, которые нужны для той или иной установки.
Это:
1.Реле 4 и 5 контактные
2.Ответные колодки для реле.
3.Диоды 1N4007(обязательны),1N5819,1N5822 (не обязательны)
4.Концевик(и) на ваш выбор.
5.Активаторы дверей

Начнем, пожалуй.
В моем Случае Автомобиль ВАЗ 2112 с Евро панелью и Блоком предохранителей нового образца. И с установленной старенькой сигнализацией Alligator m-800 которая благополучно демонтирована в ходе работы.

Разбираем панель, для большего удобства лучше полностью снять парприз (будет наиболее удобно работать). Если вам такой вариант не по душе, то:
(как разобрать панель описано в «Мурзилке» останавливаться на этом не буду)
-Снимаем кожух Рулевой колонки
-Снимаем облицовку Приборной панели
-Снимаем приборную панель
-Снимаем крышку Блока предохранителей
-Отсоединяем все колодки от Блока предохранителя снимаем его.
-Снимаем Водительское сидение (не обязательно), я снимал мне так удобнее.
Следующее я снимал для удобства монтажа т.к. у меня Установлен Дополнительный Блок Предохранителей и некоторые подключения и доп. функции реализованы через него. Далее в статье он будет периодически появляться.
-Снимаем Туннель (не обязательно)
-Снимаем Магнитолу (не обязательно)
-Снимаем блок управления печки (не обязательно)
Если как в моем случае еще устанавливается кнопка START STOP то снимаем замок зажигания.
Если устанавливается просто Сигнализация, то достаточно просто разъединить Колодку Замка Зажигания.
Вот мы все разобрали, (в моем случае демонтируем старую сигнализацию) приготовили место для работы .

Теперь определяемся с местом установки блока сигнализации

1. Длину проводом, что бы хватило для подключения или сразу нарастить(не желательно)

2. В труднодоступном месте для безопасности.

3. И еще в этом блоке установлен Температурный датчик, который по запросу на брелке показывает температуру в салоне. Если установить рядом с воздуховодами или печкой будет не корректно показывать температуру в салоне, не критично конечно, но по мне так неприятно.

В инструкции есть иллюстрация рекомендованных зон установки всех комплектующих

Определились? Замечательно идем дальше.

Берём провода и начинаем разделять их на небольшие жгуты в моем случае помещать в «гофры»( в зависимости от толщины жгута выбираем диаметр «гофры») Гофра разрезная поэтому я полностью прятал провода, а потом по необходимости доставал в том месте где мне нужно учитывайте это.

Установленная безобразно, на скрутках без жгутования, в общем абы установить и денюшку забрать. Я такое не приветствую, но как показала практика проработала эта сигнализация 7 лет с не постоянным использованием и небольшими глюками пока не перестала отпирать двери, а в скором и вообще перестала снимать с сигнализации.
Вот Так господа Скрутка умеет и долго работать, скорей исключение чем правило)))

Ну да ладно продолжим…

Отделяем провода, которые пойдут:

X3 18-пиновая колодка

Под капот в моем случае это:
Жгут
-Оранжево-Серый, Черный (они сдвоенные) Подключение Концевика капота, датчика температуры и Минус сигнализации
-Серый сирена

В моем Случае к Блоку предохранителей
Жгут
-Черно-красный (выход на внешнюю блокировку по минусу)
-Зелено-черный (выход на световые сигналы по плюсу)
-Синий (доп. канал 4 по минусу) доводчик стекал, вежливая подсветка
-Зелено-желтый (выход на световые сигналы по плюсу)
-Розовый (выход на модуль обхода иммобилайзера по минусу)
-Черно-белый (выход блокировки стартера по минусу)

В моем Случае к Блоку предохранителей
Жгут
-Желто-красный (доп. канал 2 по минусу) Двух шаговое отпирание дверей
-Желто-Черный (доп. канал 1по минусу) отпирание багажника
-Желто-Белый (доп. канал 3 по минусу) дополнительный
-Сине-красный (вход двери по плюсу Концевики двери) в нашем случае не используется, любителям резать могут отрезать.
-Оранжело-Белый (вход багажника по минусу) концевик Багажника
-Сине-Черный (вход двери по минусу) Концевики двери

В моем Случае к панели приборов
Жгут (Нужен для Автозапуска)
-Серо-черный (Контроль работы двигателя)
-Оранж.-Фиолетовый (Стояночный тормоз)
Если не устанавливается автозапуск можно и не подсоединять.На брелке при проверки состояния машины(или любой команды) будет писаться «ТОРМОЗ» Двух с мысленная фраза))) лучше подключить.
Да и смысл тогда переплачивать за автозапуск и им не пользоваться!

X2 6-пиновая колодка

В моем Случае к Блоку Центрального Замка (Я подключал по другой схеме т.к. задействован Ц.З. и функция 2х Шагового отпирания (далее в статье подробнее))

Жгут
-Черно-красный +12в
-Черно-красный +12В
-Зеленый к активатору двери
-Синий к активатору двери
-Зелено-Черный -12В
-Сине-Черный -12В
В зависимости от подключения меняются значения проводов (в инструкции Сигнализации есть схемы разных подключений)

X1 6-пиновый Главная колодка

В моем Случае к замку зажигания
Жгут
-Красный (+12В) питание Сигнализации подключается в удобном месте для вас, лучше напрямую к аккумулятору
-Черный-Желтый(толстый) (в разрыв) к стартеру
-Черно-Желтый(тонкий)(в разрыв) к Замку Зажигания
-Синий (зажигание 2)настраиваемый (читать инструкцию)
-Желтый (Зажигание 1)
-Зеленый (АСС)
Т.к. у меня установка вместе с кнопкой START/STOP схема подключения немного отличается, подробнее далее в статье.

На этом Часть 1 подошла к концу…
Всем Ровных дорог и без аварийной езды.
